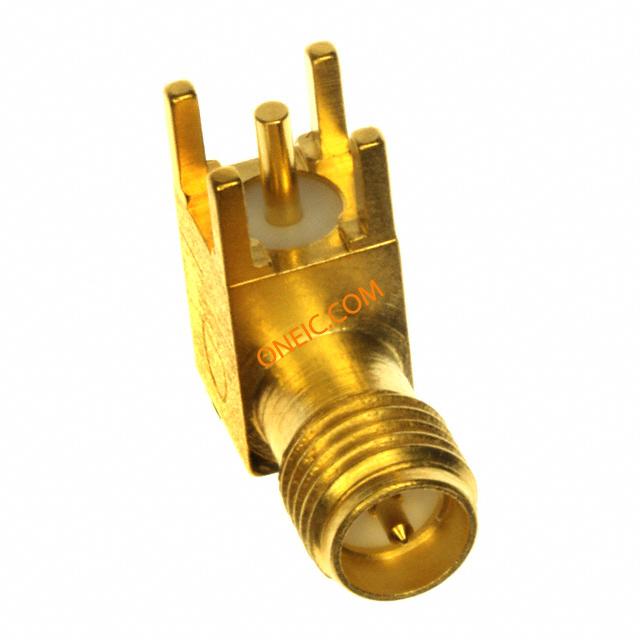

点击放大查看
1053392-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA RCP 0Hz to 12.4GHz 50Ohm Solder RA Thru-Hole Gold Over Nickel SMA/QMA RF Connectors CONN SMA JACK R/A 50 OHM PCB Conn SMA RCP 0Hz to 12.4GHz 50Ohm Solder RA Thru-Hole Gold Over Nickel Product Highlights:ConnectorJackConnector Type = SMATerminate To Printed Circuit BoardWithout Snap-LockSearch Keywords:RF, subminiature, military/aerospace, MIL-C-39012 2064 5059 00 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | No |
| 安全输出与类型 | Without | ||
电气参数
| 频率 | 0 to 12.4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 335V | 最大频率 | 12.4GHz |
| 阻抗（最大）（Zzt） | 50 | 绝缘电阻 | 10,000 |
机械参数
| 长度 | 14.81 [0.583] | 包装方式 | Bulk |
| 本体表面处理 | Gold | 端接方式 | Solder |
| 基体材料 | Stainless Steel | 安装类型 | Through Hole |
| 连接器类型 | SMA | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Threaded | 壳体镀层 | 金 |
| 连接器样式 | SMA | 锁定特性 | Without |
| 顶部端接 | Without | 触头材料 | Beryllium Copper Alloy |
| 面板安装类型 | Without | 主要材料 | 不锈钢 |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | TFE Fluorocarbon | 中心触点表面处理 | 镍打底镀金 |
| 中心触点镀层工艺 | Gold over Nickel | 中心触点材料 | With |
| 供应商器件封装 | Right Angle | 外管直径（最大） | 6.35 mm [ .25 in ] |
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 1053392 |
环境参数
| 工作温度 | -65°C ~ 125°C | ||
