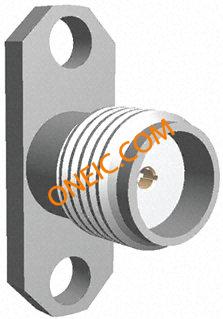

1052634-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA RCP 0Hz to 18GHz 50Ohm ST Panel Mount Gold Over Copper SMA/QMA RF Connectors CONN SMA JACK STR 50 OHM PRESS SMA Jack straight flange mount Solder Conn SMA RCP 0Hz to 18GHz 50Ohm ST Panel Mount Gold Over Copper Product Highlights:LauncherJackConnector Type = SMATerminate To Coaxial CableBody Style = StraightSearch Keywords:RF, subminiature, military/aerospace, MIL-C-39012 SMAJackstraightflangemountSolder TE Connectivity 超小型 50Ω 电缆安装 SMA 插孔, 插座, 焊接端接 2052 3356 02 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 抗辐射加固 | No |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | ||
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 最大频率 | 18GHz | 漏电流 | -(100-fGHz) |
| 输入电阻 | 5000 | 阻抗（最大）（Zzt） | 50Ω |
| 绝缘电阻 | 5,000 | ||
机械参数
| 尺寸 | Subminiature | 深度 | 5.7 mm |
| 表面处理 | 钝化 | 高度 | 15.9 mm |
| 长度 | 9.53 [0.375] | 粘合剂 | 带有 |
| 包装方式 | Bulk | 本体表面处理 | 钝化不锈钢 |
| 方向 | 直 | 端接方式 | Solder |
| 基体材料 | Stainless Steel | 边缘接触 | With |
| 安装类型 | Panel Mount | 行程角度 | Straight |
| 连接器类型 | SMA | 接触镀层 | Gold Over Copper |
| 紧固类型 | Threaded | 外壳涂层 | Passivated |
| 安装样式 | Panel | 连接器样式 | SMA |
| 触头材料 | Beryllium Copper | 总长度 | 9.5 mm |
| 面板安装类型 | 2 | 主要材料 | SMA |
| 尺寸/外形 | 超小型 | 端接排数 | 焊接 |
| 固定方法 | 机械 | 屏蔽层端接方式 | Press-Fit |
| 接触件端接 | Press-Fit | 介电材料 | TFE Fluorocarbon |
| 绝缘材料 - 类型 | Tetrafluoroethylene | 适配插针直径 | 0.46 [0.018] |
| 中心触点表面处理 | 金 | 中心触点镀层工艺 | Gold over Copper |
| 中心触点材料 | With | 法兰下方引脚尺寸 | .46 mm [ .018 in ] |
| 供应商器件封装 | Straight | ||
产品信息
| 备注 | Hermetic Terminals; EMI/RFI Gasket; Field replaceable. | 类型 | SMA |
| 连接器性别 | RCP | 产品特性 | EMI/RFI Gasket |
| 极性 | Normal | 制造商全称 | AMP |
| 产品子类型 | Launcher | 连接类型 | Coaxial Cable |
| 连接方式 | Mechanical | 射频系列/标准 | 1052634 |
| 加载位置数 | 2 | ||
环境参数
| 工作温度 | -65°C ~ 165°C | ||
