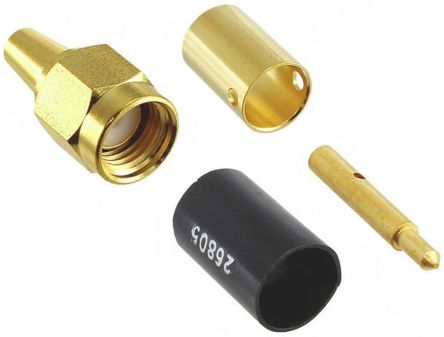

点击放大查看

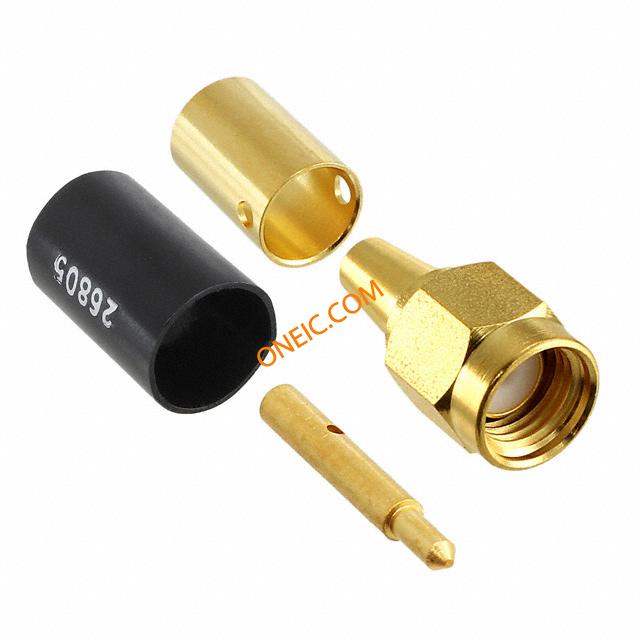

1051638-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA PL 12.4GHz 50Ohm Solder ST Cable Mount Gold Over Copper SMA/QMA RF Connectors CONN SMA PLUG STR 50 OHM SOLDER Conn SMA PL 12.4GHz 50Ohm Solder ST Cable Mount Gold Over Copper Product Highlights:ConnectorPlugConnector Type = SMATerminate To Coaxial CableCoaxial Cable Termination Type = SolderSearch Keywords:RF, subminiature, military/aerospace, MIL-C-39012 CONNECOR,RF,PLUG,SMA,COAX,2031500200 TE Connectivity AMP 系列 超小型 50Ω 电缆安装 SMA 连接器, 插头, 压接端接 2031 5002 00 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 84 Days | 子类别 | Connector RF |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 12.4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 335V | 最大频率 | 12.4GHz |
| 连接器阻抗 | 焊接 | 阻抗（最大）（Zzt） | 50Ω |
机械参数
| 尺寸 | Standard | 长度 | 30.15 mm [ 1.187 in ] |
| 包装方式 | Bulk | 电缆类型 | RG/U141,142,223,303,400,55,58 |
| 本体表面处理 | Gold | 电缆组 | RG-55, 58, 141, 142, 223, 303, 400 |
| 方向 | 直 | 端接方式 | Solder |
| 基体材料 | Stainless Steel | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold Over Copper | 紧固类型 | Threaded |
| 外壳涂层 | Gold | 安装样式 | CableMount |
| 壳体镀层 | 金 | 连接器样式 | SMA |
| 插入件材料 | 铜 | 触头材料 | Beryllium Copper |
| 主要材料 | SMA | 尺寸/外形 | 超小型 |
| 端接排数 | 压接 | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 中心触点表面处理 | 铜镀金 | 中心触点镀层工艺 | Gold |
| 螺纹/螺钉/孔尺寸 | 不锈钢 | 中心触点材料 | Beryllium Copper |
| 接触件表面处理 - 配合 | 金 | 第一连接器方向 | 直式 |
| 外管直径（最大） | 6.35 mm [ .25 in ] | ||
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 系列 | AMP | 产品特性 | Heat Shrink Tubing |
| 极性 | Normal | 连接类型 | Flexible Cable |
| 射频系列/标准 | 1051638 | 基础产品编号 | 1051638 |
| 其他规格 | 收缩管 | ||
环境参数
| 工作温度 | -65°C ~ 165°C | ||
