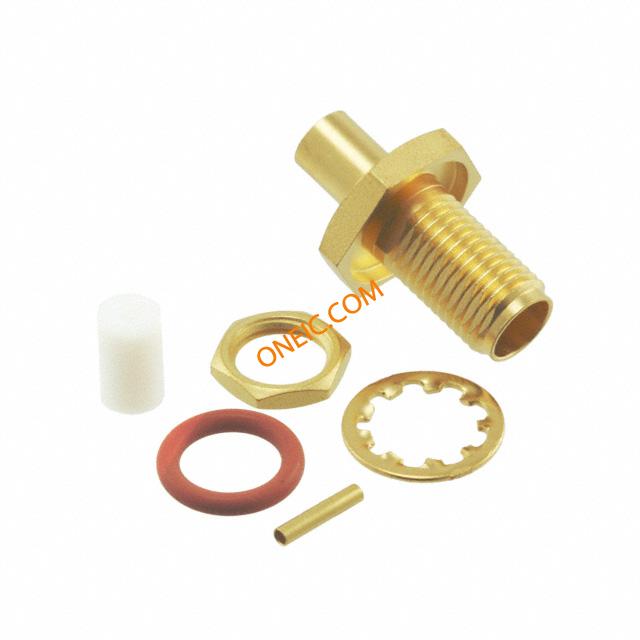

点击放大查看
1051013-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA F 0Hz to 18GHz 50Ohm Solder ST Cable Mount Gold Over Copper SMA/QMA RF Connectors CONN SMA JACK STR 50 OHM SOLDER Conn SMA F 0Hz to 18GHz 50Ohm Solder ST Cable Mount Gold Over Copper Product Highlights:ConnectorJackConnector Type = SMATerminate To Coaxial CableWithout Snap-LockSearch Keywords:RF, subminiature, military/aerospace, MIL-C-39012 SMAJACK;STRAIGHT;402SEMI-RIGID/3.58 2004 7941 00 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 最大频率 | 18GHz |
| 连接器阻抗 | 焊接 | 阻抗（最大）（Zzt） | 50 |
机械参数
| 尺寸 | Standard | 深度 | 11.1 mm |
| 长度 | 19.3 mm [ .76 in ] | 包装方式 | Bulk |
| 电缆类型 | RG/U402Semi-Rigid/0.141 | 本体表面处理 | Gold |
| 电缆组 | RG-402 (.141" Semi Rigid) | 端接方式 | Solder |
| 基体材料 | Stainless Steel | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Jack, Female Socket |
| 接触镀层 | Gold Over Copper | 紧固类型 | Threaded |
| 外壳涂层 | Gold | 安装样式 | Cable |
| 壳体镀层 | Gold | 连接器样式 | SMA |
| 触头材料 | Beryllium Copper | 壳体材料 | StainlessSteel |
| 总长度 | 19.3 mm | 主要材料 | SMA |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点表面处理 | 铜镀金 |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Straight | 第一连接器方向 | 直式 |
| 第一连接器安装类型 | Panel | 后壳材料及镀层 | 不锈钢 |
| 外管直径（最大） | 6.35 mm [ .25 in ] | ||
产品信息
| 类型 | SMA | 连接器性别 | F |
| 极性 | Normal | 连接类型 | RG402/U Cable |
| 射频系列/标准 | 1051013 | 应用细节 | Commercial |
环境参数
| 工作温度 | -65°C ~ 105°C | ||
