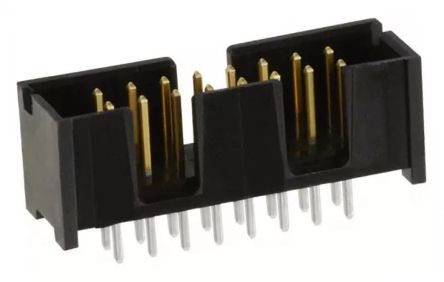

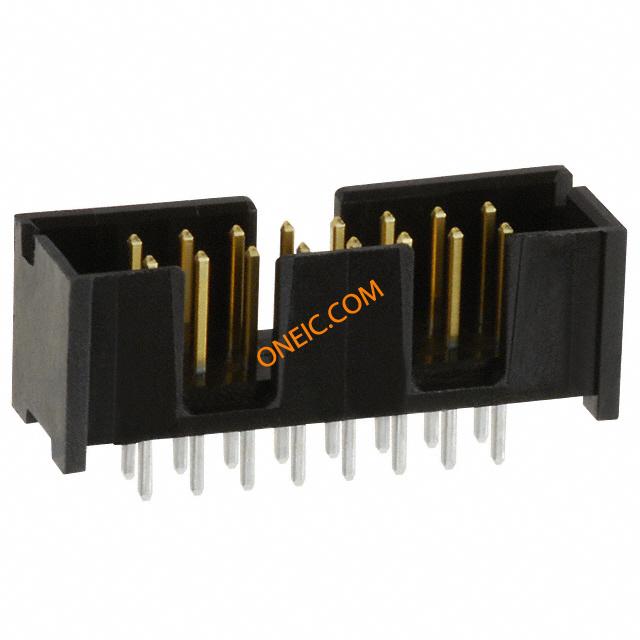

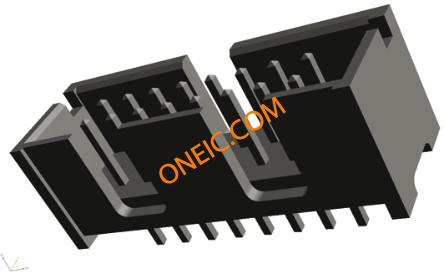

103309-3

制造商	TE Connectivity Ltd.
描述	Conn Shrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole Tube Pin and Pinless Headers (AMP-LATCH) CONN HEADER LOPRO STR 16POS GOLD TE Connectivity AMP LATCH Series 2.54mm Pitch 16 Way 2 Row Straight PCB Header, Solder Termination, 1A Headers & Wire Housings HDR VERT DOUBLE 16P low profile Conn Shrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:Connector Type = Pin HeadersLow ProfileNumber of Positions = 162.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, CONNECTOR, HEADER, THT, 2.54MM, 16WAY LO/PROSTDHDR,016LOPROHDRSP30DP TE Connectivity AMP-LATCH 系列 2.54mm节距 16路 (2排) 直 PCB 针座, 焊接端接, 1A , 通孔 016 LOPRO HDR SP 30DP
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMP-LATCH	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	90

RoHS	Lead free / RoHS non-compliant	海关税号	85366930
材料阻燃等级	UL 94 V-0

量程（°/s）	:TE - AMP-LATCH Series	最大额定电流	1A
绝缘电阻	5000 MOhms

颜色	Black	深度	9.14 mm
间距	2.54 mm	高度	9.78 mm
重量	0.02	包装方式	Bulk
排间距	0.100" (2.54mm)	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold Over Palladium Nickel Over Nickel\|Gold Over Nickel	安装样式	Through Hole
排数	2	触头材料	Copper Alloy
壳体材料	Thermoplastic	总长度	27.94 mm
端接样式	Through Hole	第一触头极性	Pin (Male)
触点数	16	接触件端接	:Through Hole Vertical
位数	16	接触长度 - 配合	0.240" (6.10mm)
端子柱长度	3.05 mm	接触镀层厚度	30µin (0.76µm)

工作温度

- 65 C to + 105 C
