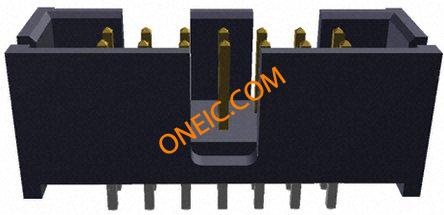

点击放大查看

103309-2

制造商	TE Connectivity Ltd.
描述	Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube CONN HEADER LOPRO STR 14POS GOLD TE Connectivity AMP LATCH Series 2.54mm Pitch 14 Way 2 Row Straight PCB Header, Solder Termination, 1A Headers & Wire Housings HDR VERT DOUBLE 14P low profile Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:Connector Type = Pin HeadersLow ProfileNumber of Positions = 142.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, LO/PROSTDHDR,014LOPROHDRSP30DP TE Connectivity AMP-LATCH 系列 2.54mm节距 14路 (2排) 直 PCB 针座, 焊接端接, 1A , 通孔 014 LOPRO HDR SP 30DP
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMP-LATCH	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	100

RoHS

Contains lead / RoHS non-compliant

材料阻燃等级

UL 94 V-0

输入电阻	5000	最大额定电流	1A
绝缘电阻	5000 MOhms	连接器类型 - 电压输入	浸焊

颜色	Black	深度	9.14 mm
间距	2.54 mm	高度	9.78 mm
长度	1, 25.4	底座类型	不带
锁定类型	不带	包装方式	Bulk
壳体颜色	黑色	引脚样式	正方形
方向	直	排间距	0.100" (2.54mm)
端接方式	Solder	触头类型	Male Pin
外壳颜色	Black	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Gold Over Palladium Nickel Over Nickel\|Gold Over Nickel
法兰特征	是	安装样式	Through Hole
排数	2	外壳材料（壳体）	4 面
驱动力	不带	插入件材料	铜合金
触头材料	Copper Alloy	壳体材料	Thermoplastic
总长度	25.4 mm	包装数量	100
面板安装类型	通孔 - 焊接	端接排数	焊接
端接样式	Through Hole	第一连接器类型	插针接头
第一触头极性	Pin (Male)	外径	.64 mm [ .025 in ]
触点数	14	位数	14
触头长度-柱	信号（数据）	安装孔直径	带有
接触件表面处理 - 配合	钯镍打底镀薄金	接触长度 - 配合	0.240" (6.10mm)
端子柱长度	3.05 mm	接触镀层厚度	30µin (0.76µm)
外壳尺寸，连接器布局	3.81 mm [ .15 in ]

测试温度

标准

工作温度

- 65 C to + 105 C
