点击放大查看

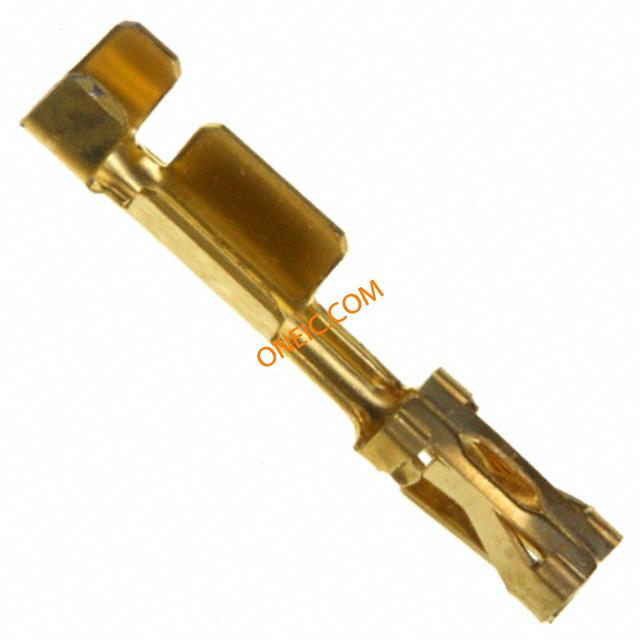

1-87309-4

制造商	TE Connectivity Ltd.
描述	Contact SKT Crimp ST Cable Mount Loose Piece .100 AMPMODU Headers, Housings & Contacts CONN SOCKET 20-24AWG GOLD CRIMP Crimp conn,rcpt,short point,snap-in,Au Headers & Wire Housings RECPT CONTACT 24-20 Contact SKT Crimp ST Cable Mount Loose Piece Product Highlights:Receptacle ContactWire Termination Type = CrimpTerminate To WireWire Insulation Diameter = 1.75 mmWire Range = 0.20-0.60² [24-20] mm [AWG]Search Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE Contact;ModV;24-20AWG;Crimp;250;3A;750V;-65degC;105degC;0.069in. TE Connectivity AMPMODU MOD V 系列母压接接线端子, 压接, 镀金镀镍触点 MOD V RECP LP
分类	连接器解决方案接触件接触件（通用）

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1000

RoHS	Lead free / RoHS Compliant	标准	ULListed,CSACertified,RoHSCompliant,ELVCompliant
标准编号	CSA LR7189, UL E28476

深度	2.41 mm	间距	Not Required mm
高度	2.03 mm	包装方式	Bulk
电缆类型	分离式导线	导线线规	20-24 AWG
端接方式	Crimp	触头类型	Signal
外壳颜色	Not Required	安装类型	Straight
插针或插孔	Socket	电缆直径	0.6mm²
连接器类型	Connector Headers and PCB Receptacles	接触镀层	Gold Over Nickel
安装样式	Cable	压力（PSI）	高
插入件材料	磷青铜	触头材料	Phosphor Bronze
壳体材料	Not Required	总长度	12.24 mm
包装数量	1000	端接排数	压接
导线端接方式	Crimp	绝缘高度	是
端接样式	Crimp	第一触头极性	Socket (Female)
触点数	Not Required	接触件端接	Crimp
绝缘直径	1.75 mm [ .069 in ]	镀层厚度（通用）	镀金
触头长度-柱	信号（数据）/电源	触点镀层	Gold(30)
接触镀层厚度	30µin (0.76µm)	线规或范围 - AWG	20AWG
护套（绝缘）厚度	0.069in.	触点镀层厚度 - 柱（配合端）	30

备注	(*) For use with Model "K" machines. Call the Technical Assistance Center (1-800-522-6752) for part numbers of applicators for use with Model "G" machines, as well as other bench machines and fully automatic AMPOMATOR lead making machines.	类型	Contact
连接器性别	SKT	系列	Mod V
CAD图纸	3D CAD Model	产品子类型	Contacts

工作温度

+105°C

结工作温度

105°C
