点击放大查看

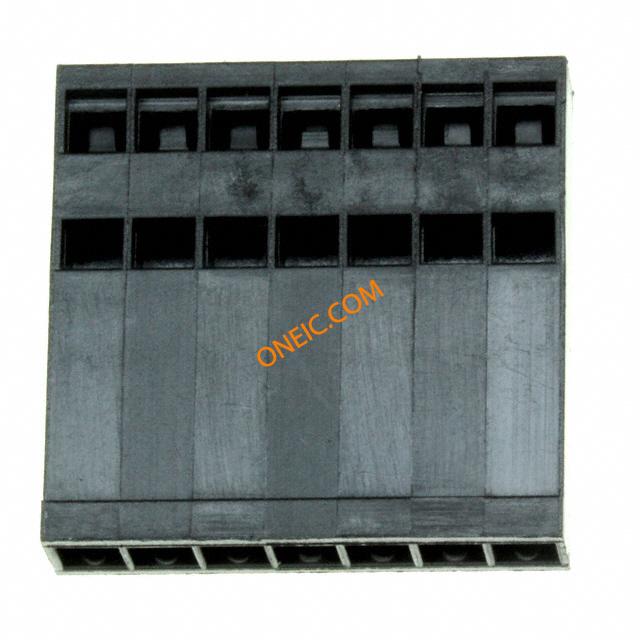

1-87175-6

制造商	TE Connectivity Ltd.
描述	Conn Housing RCP 7 POS 2.54mm Crimp ST Cable Mount .100 AMPMODU Headers, Housings & Contacts CONN HOUSING 7POS .100 LOCKING Headers & Wire Housings CONN HOUSING 7 POS SINGLE ROW Conn Housing RCP 7 POS 2.54mm Crimp ST Cable Mount Product Highlights:HousingNot PreloadedNumber of Positions = 7Housing Type = ReceptacleNumber of Rows = SingleSearch Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE 07 LOCKING CLIP HSG SR .100CL
分类	连接器解决方案矩形连接器高可靠性矩形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	标准编号	CSA LR7189, UL E28476
材料阻燃等级	UL 94V-0

电气参数

额定电压	250 VAC	供电电压	250 VAC
接触电阻	12 mΩ	输入电阻	5000
连接器阻抗	压接	最大额定电流	3 A
最小供电电压	250VAC	连接器类型 - 电压输入	Crimp
保护额定电压（VPR）	750 V

机械参数

颜色	Black	深度	17.78 mm
间距	0.100" (2.54mm)	高度	4.44 mm
长度	18.18 mm [ .72 in ]	锁定类型	不带
包装方式	Bulk	壳体颜色	黑色
导线线规	22-30 AWG	排间距	2.54 mm
触点形式	Female Socket	触头类型	Female Socket
外壳颜色	Black	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	排数	1
插入件材料	磷青铜	壳体材料	Polyester
总长度	18.18 mm	包装数量	1
端接样式	Crimp	第一触头极性	Socket (Female)
触点数	7	接触件端接	Crimp
位数	7	安装孔直径	不带
典型触点布局	同轴

产品信息

备注	Contacts Not Provided	类型	Receptacle Housing
连接器性别	RCP	系列	AMPMODU Locking Clip
产品子类型	Connectors	其他规格	否
输出配置	Free Hanging (In-Line)	应用细节	Board-to-Board

环境参数

测试温度

标准部件 - 非辉光导线

工作温度

- 65 C to + 105 C
