点击放大查看

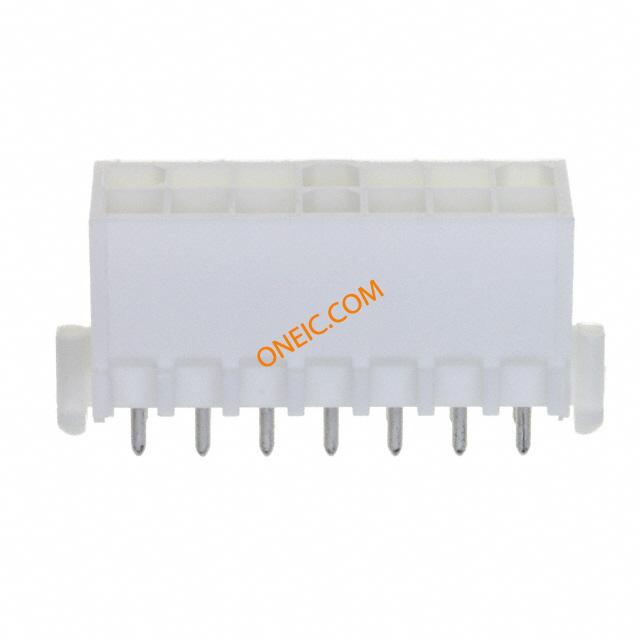

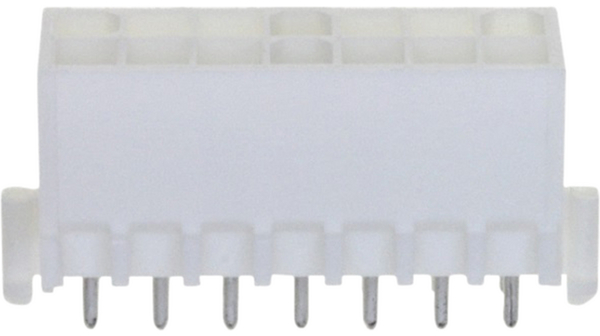

1-794067-0

制造商	TE Connectivity Ltd.
描述	Conn Power HDR 14 POS 4.14mm Solder ST Thru-Hole 14 Terminal 1 Port .163" Centerline, 600 V, 9.5 A max. CONN HEADER 14PS STR DL .163 TIN TE Connectivity MATE-N-LOK Series 4.14mm Pitch 14 Way Straight Heavy Duty Power Connector, Solder Termination, 9.5A Headers & Wire Housings HEADER 14 POS TIN DUAL ROW Conn Power HDR 14 POS 4.14mm Solder ST Thru-Hole 14 Terminal 1 Port Product Highlights:HeaderMini-Universal MATE-N-LOK, Mini-Universal MATE-N-LOK 2Number of Circuits = 144.14 x 4.14 mm Centerline, MatrixDouble-Row Contact LayoutSearch Keywords:soft shell, high density, wire to wire, wire to board, Lighting Interconnection, pcb connectors, discrete wire, crimp, Mini-Universal MATE-N-LOK, PWRSIGALLP Header,pin,miniMatenlok,PCB,14Way,180dg Pin header Pitch4.14 mm Poles 2 x 7 straight MATE-N-LOK Mini Universal, 1-794067-0, TE Connectivity TE Connectivity Mini-Universal Mate-N-Lok 系列 4.14mm节距 14路直 PCB 针座, 焊接端接, 9.5A 14P MINI UMNL HDR W/DH SN
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	MATE-N-LOK	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
UL等级	获得认可	零件状态	E28476
CSA档案号	LR7189	标准编号	CSA, UL
CSA认证	Certified	UL阻燃等级	UL 94V-0
认证机构标志	否	材料阻燃等级	UL 94 V-0

电气参数

额定电压	600 V ac	极数	2 x 7
开关功能	Latched	供电电压	600
中心频率	不带	最大额定电流	9.5A
最小输入电压	600VAC	最小供电电压	600VAC

机械参数

颜色	White	间距	4.14 mm
宽度	9.83	高度	14.25 mm
长度	30.53	密封型	Not Sealed
包装方式	Bulk	壳体颜色	白色
方向	直	排间距	0.163" (4.14mm)
端接方式	Solder	触头类型	Male Pin
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Tin Over Nickel	紧固类型	Locking Ramp
安装样式	Through Hole	引脚数	14
排数	2	封装形式	Receptacle
连接器样式	straight	高度（英寸）	13.49
触头材料	Brass	壳体材料	Nylon
安装特性	板锁	包装数量	200
面板安装类型	通孔 - 焊接	主要材料	Power
端接排数	焊接	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	14
位数	14	第一连接器极性	Male
兼容外壳尺寸（如TM-700等）	插头护套	安装孔直径	带有
接触件表面处理 - 配合	锡	端子柱长度	.76, 4.45
接触镀层厚度	150µin (3.81µm)	静电放电屏蔽	不带

产品信息

类型	Power	连接器性别	HDR
系列	MATE-N-LOK	产品特性	Board Lock
CAD图纸	3D CAD Model	制造商全称	MATE-N-LOK
产品子类型	Headers	端口数	1
连接方式	Wire-Board	应用细节	Power
装配配置	Without	加载位置数	All

环境参数

测试温度	标准件 - 非灼热丝	工作温度	-55...+105 °C
封装热阻	.062 mm [ 1.57 in ]
