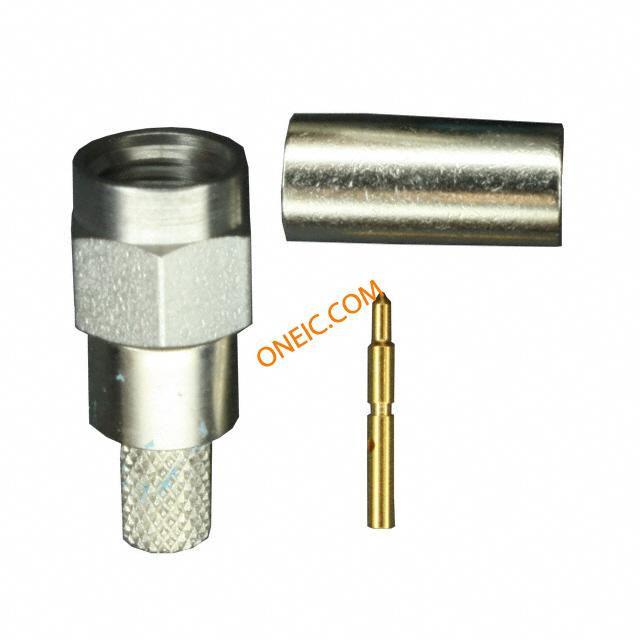

1-447647-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA PL 12.4GHz Crimp ST Cable Mount SMA/QMA RF Connectors CONN SMA PLUG STR 50 OHM SOLDER RF Connectors / Coaxial Connectors PLUG HEX CRIMP Conn SMA PL 12.4GHz Crimp ST Cable Mount Search Keywords:RF, subminiature, military/aerospace, MIL-C-39012 PLUG, SMA, HEX CRIMP COMM |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 12.4 GHz | 阻抗 | 50 Ohm |
| 最大频率 | 12.4GHz | 连接器阻抗 | 压接 |
| 阻抗（最大）（Zzt） | 50 | ||
机械参数
| 长度 | 24.92 mm [ .981 in ] | 包装方式 | Bulk |
| 电缆类型 | Belden YR20621 | 本体表面处理 | Nickel |
| 电缆组 | Belden YR20621 | 方向 | Straight |
| 端接方式 | Crimp | 基体材料 | Brass |
| 安装类型 | Cable Mount | 连接器类型 | Plug, Male Pin |
| 紧固类型 | Threaded | 壳体镀层 | 镍 |
| 连接器样式 | SMA | 主要材料 | 黄铜 |
| 端接样式 | Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Solder | 中心触点表面处理 | 镍打底镀金 |
| 中心触点材料 | 黄铜 | 接触镀层厚度 | 6 |
| 第一连接器方向 | 直式 | 外管直径（最大） | 6.35 mm [ .25 in ] |
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Belden YR20621 Cable |
| 射频系列/标准 | 447647 | ||
