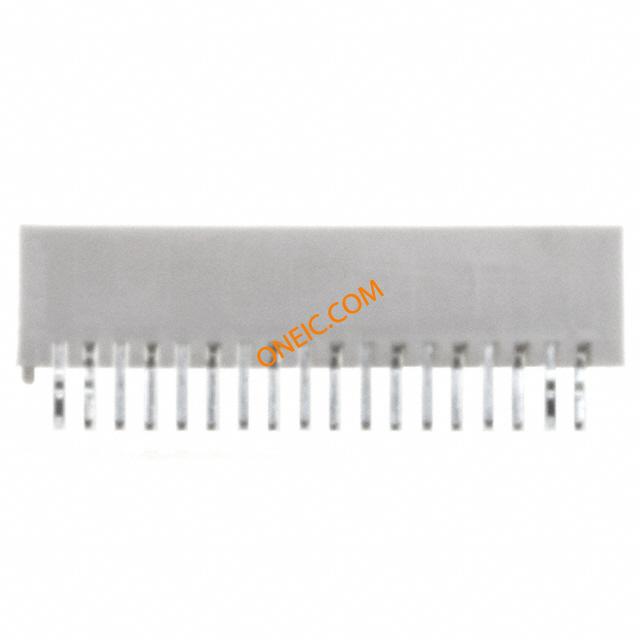

1-292207-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 18 POS 1.5mm Solder ST Thru-Hole Loose Piece Headers & Wire Housings 18P DIP HDR VERT 1.5mm 1.5mm AMP Mini CT CONN HEADER 18POS VERT 1.5MM TIN Conn Shrouded Header HDR 18 POS 1.5mm Solder ST Thru-Hole Loose Piece Product Highlights:ConnectorWire-to-BoardApplies To Printed Circuit Board1.50 mm CenterlineHeaderSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, MINICTSGLDIPV18PNAT MINI CT SGL DIP V 18P NAT |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A99779 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50VAC/VDC | 开关功能 | With |
| 供电电压 | 50 | 连接器阻抗 | 内部 |
| 最大额定电流 | 2A(26AWG),1A(28AWG) | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Gray | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 4.7 mm [ .185 in ] |
| 高度 | 8.4 mm [ .33 in ] | 长度 | 29.5 mm [ 1.161 in ] |
| 包装方式 | Tray | 尾部类型 | 交错 |
| 壳体颜色 | 自然 | 引脚样式 | 正方形 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 引脚长度（针脚） | 3mm | 极化 | Mounting Boss |
| 触点形状 | Square | 安装类型 | Vertical |
| 行程角度 | Straight | 连接器类型 | DIP |
| 接触镀层 | Pre-Tin | 触点时序 | Without |
| 安装样式 | Through Hole | 排数 | 1 |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 29.5mm |
| 安装特性 | 扭结支脚 | 包装数量 | Loose Piece |
| 面板安装类型 | Without | 主要材料 | WiretoBoard |
| 尺寸/外形 | 0.50 [.020] | 插针孔直径 | 0.059" |
| 端接样式 | Solder | 第一连接器类型 | 带罩 |
| 第一触头极性 | Pin (Male) | 触点数 | 18 |
| 端接表面处理 | 带有 | 位数 | 18 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 0.9mm(Punched),0.95mm(Drilled) |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.094" (2.40mm) | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 产品特性 | Board Guide |
| 可密封 | 否 | 卷轴尺寸 | 500 |
| 制造商全称 | MiniCTSeries | 产品子类型 | Headers - Shrouded |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -30to+105°C | 封装热阻 | 1.6 mm [ .063 in ] |
