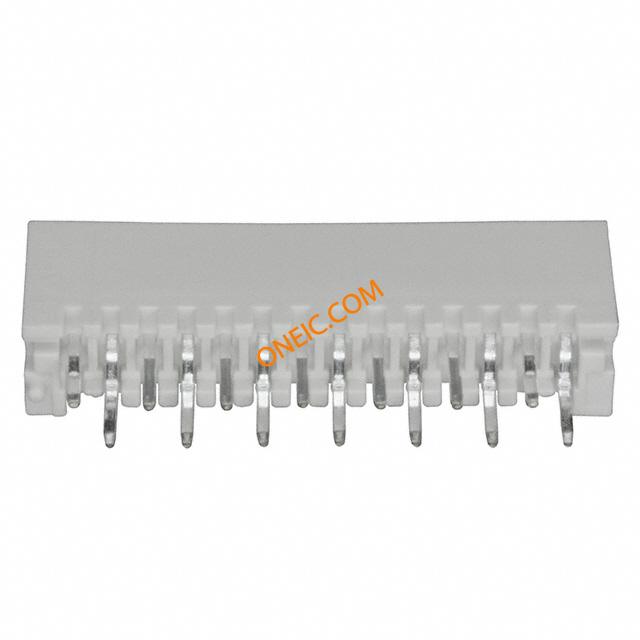

1-292207-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 14 POS 1.5mm Solder ST Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 14POS VERT 1.5MM TIN TE Connectivity 1-292207 Series 1.5mm Pitch 14 Way 1 Row Straight PCB Header, Solder Termination Headers & Wire Housings 14P DIP HDR VT MINI NAT 1.5mm Conn Shrouded Header HDR 14 POS 1.5mm Solder ST Thru-Hole Loose Piece Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 14Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, MINICTSGLDIPV14PNAT TE Connectivity AMP Mini CT 系列 1.5mm节距 14路 (1排) 直 PCB 针座, 焊接端接 , 通孔 MINI CT SGL DIP V 14P NAT |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Trays | 工厂包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | UL 94V-0, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50VAC/VDC | 开关功能 | With |
| 供电电压 | 50 | 连接器阻抗 | 内部 |
| 最大额定电流 | 2A(26AWG),1A(28AWG) | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Gray | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 4.7 mm [ .185 in ] |
| 高度 | 8.4 mm [ .33 in ] | 长度 | 23.5 mm [ .925 in ] |
| 包装方式 | Bulk | 尾部类型 | 交错 |
| 壳体颜色 | 自然 | 引脚样式 | 正方形 |
| 方向 | 直 | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚长度（针脚） | 3mm |
| 极化 | Mounting Boss | 触点形状 | Square |
| 安装类型 | Vertical | 行程角度 | Straight |
| 连接器类型 | DIP | 接触镀层 | Pre-Tin |
| 触点时序 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 总长度 | 23.5mm | 安装特性 | 扭结支脚 |
| 包装数量 | Loose Piece | 面板安装类型 | Without |
| 主要材料 | WiretoBoard | 尺寸/外形 | 0.50 [.020] |
| 端接排数 | 焊接 | 插针孔直径 | 0.059" |
| 端接样式 | Through Hole | 第一连接器类型 | 带罩 |
| 第一触头极性 | Pin (Male) | 触点数 | 14 |
| 端接表面处理 | 带有 | 位数 | 14 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 0.9mm(Punched),0.95mm(Drilled) |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.094" (2.40mm) | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 1-292207 | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide | 可密封 | 否 |
| 卷轴尺寸 | 600 | CAD图纸 | 3D CAD Model |
| 制造商全称 | MiniCTSeries | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
