1-213826-1

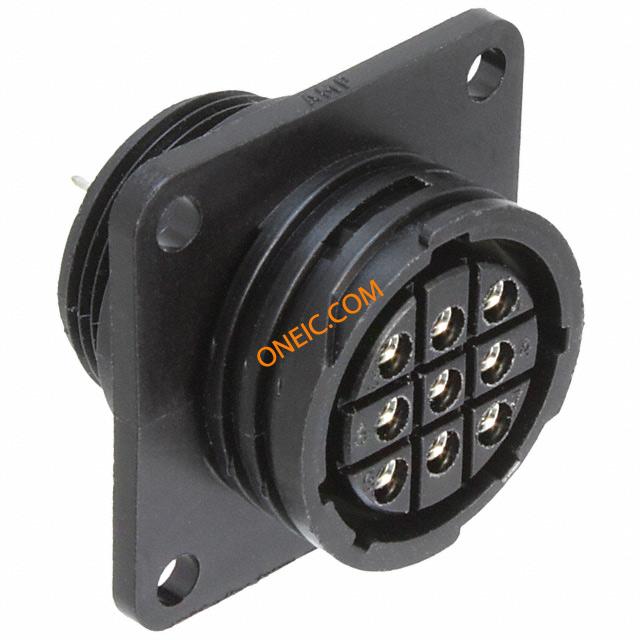

点击放大查看

1-213826-1

制造商
TE Connectivity Ltd.
描述Conn CPC SKT 9 POS Solder ST Thru-Hole 9 Terminal 1 Port Standard Circular Connector CPC 17-9 PSTD RECEPT ASSY LF CPC Connectors CONN CPC RCPT 9POS W/KEY PLUG Housing Rcpt PM Shell size 17, 9 way CPC Conn CPC SKT 9 POS Solder ST Thru-Hole 9 Terminal 1 Port Product Highlights:ConnectorNumber of Positions = 9ReceptacleSocketPreloadedSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC TE Connectivity Series 1 系列 9路 通孔 直向 连接器 插座 , 母触点 CPC 17-9 PSTD RECEPT ASSY LF
分类
对参数有疑问?问 AI 助手

商业参数

商标名CPC Series 1其他名称12138261
产品类别Standard Circular Connector标准包装数量Trays
工厂包装数量24

合规参数

RoHSRoHS Compliant合规性No
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cRoHS/ELV合规状态RoHS compliant, ELV compliant
UL阻燃等级UL 94V-0材料阻燃等级UL 94V-0

电气参数

额定电压600VAC/DC防溅等级浸入
通道数量9最大额定电流13A

机械参数

密封型Yes外形尺寸(长x宽)17mm
包装方式Tray外壳尺寸17
方向A外壳样式Receptacle
端接方式Solder螺纹尺寸15/16-20 UNEF-2A
触头类型Posted外壳颜色Black
安装类型Through Hole插针或插孔Socket
外壳镀层Elastomer连接器类型Receptacle, Female Sockets
接触镀层Tin over Nickel紧固类型Threaded
安装样式Panel引脚数0
连接器样式Receptacle触头材料Brass
壳体材料Nylon总长度1.27
包装数量24面板安装类型Square Flange
端接排数焊接端接样式Solder Tail
第一触头极性Pin (Male)配接方向Threaded
触点数9端接表面处理Tin
位数9外壳尺寸-插件All Plastic
安装孔直径3.81 [.150]外壳材料及表面处理Nylon
端子柱长度5.59 [0.220]接触镀层厚度100µin (2.54µm)
第一连接器安装类型Panel第二连接器安装特性Reverse

产品信息

备注Posts are 0.43 [.017] offset from centerline of contacts. All posts must be ori类型CPC
连接器性别RCP系列CPC
钥匙类型A预加载Yes
外设Gray产品子类型Connectors
其他规格Without

环境参数

密封等级Peripheral防护等级IP65
工作温度-40°C ~ 105°C
