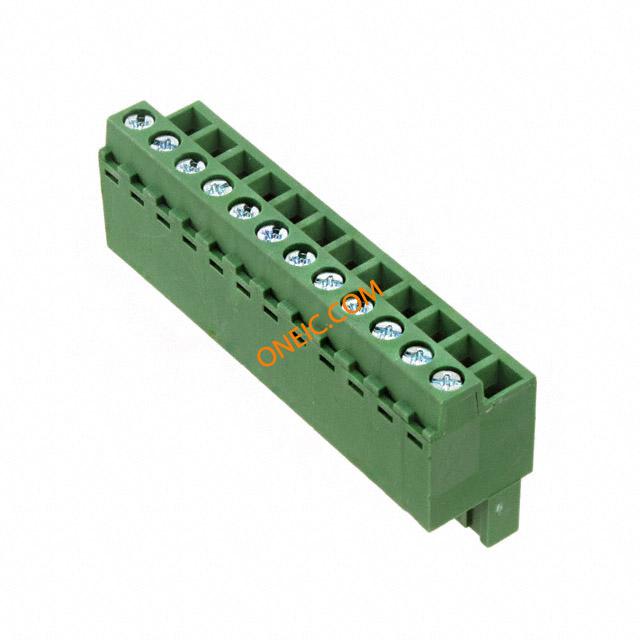

点击放大查看
1-1986484-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Terminal Block PL 12 POS 5.08mm Screw ST Cable Mount 16A/Contact Pluggable Terminal Blocks FrtStyle Trm Blk Plg 5.08mm 12 POS TERM BLOCK PLUG 12POS STR 5.08MM 1-1986484-2 Conn Terminal Block PL 12 POS 5.08mm Screw ST Cable Mount 16A/Contact Search Keywords:cage clamp, modular, one-piece, pcb, stackable, end-to-end Conn;TermBlk;Plug;Front;12;5.08mm;24-14AWG;16A;300V Plug, 5.08mm, Gn, Ss & WE same side, 12 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Pluggable Terminal Blocks | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | Bag | 工厂包装数量 | 74 |
合规参数
| RoHS | RoHS Compliant | 认证机构 | UL94V-0 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 16A | 电压 | 300V |
| 额定电压 | 300 VAC | 极数 | 12Poles |
| 额定交流电压 | 300 | 最大额定电流 | 16 A |
机械参数
| 颜色 | Green | 间距 | 5.08 mm |
| 宽度 | 27.1 mm | 高度 | 14.9 mm |
| 长度 | 60 mm | 包装方式 | Bulk |
| 遮蔽类型 | Yes | 壳体颜色 | 绿色 |
| 引脚样式 | Side | 导线线规 | 14-24 AWG |
| 端接方式 | Screw | 外壳颜色 | Green |
| 安装类型 | Cable Mount | 连接器类型 | 插头 |
| 接触镀层 | Tin | 排数 | 1 |
| 螺丝材料 | Steel | 插入件材料 | 磷青铜 |
| 插头进线方向 | 180° | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyamide (PA) | 包装数量 | 74 |
| 主要材料 | PCB | 插针孔直径 | 0.2(5.08)In.(mm) |
| 连接器间距 | Side, Top | 端接样式 | Screw |
| 触点数 | 12 | 位数 | 12 |
| 接线端子类型 | Plug, Female Sockets | 进线位置 | Front |
| 触点镀层 | Tin | 螺纹/螺钉/孔尺寸 | 不带 |
| 螺钉材料 - 镀层 | Zinc | 线规或范围 - AWG | 24-14 |
| 线规或范围 - mm² | 14 | ||
产品信息
| 类型 | Terminal Block | 级别 | SingleLevel |
| 连接器性别 | PL | 产品特性 | Retention Latches (Non-Wire Side) |
| 制造商全称 | 1986484 | 层数 | 1 |
| 模块/板类型 | Front Style | 互连系统 | 不带 |
| 每层位数 | 12 | 并排堆叠 | 是 |
环境参数
| 工作温度 | - 40 C to + 105 C | ||
