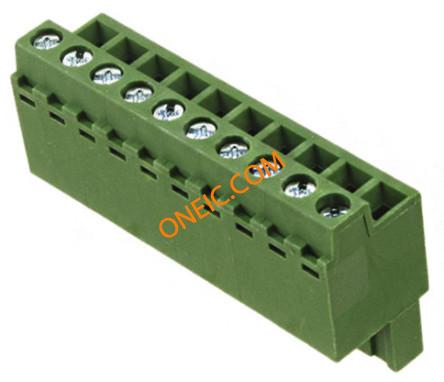

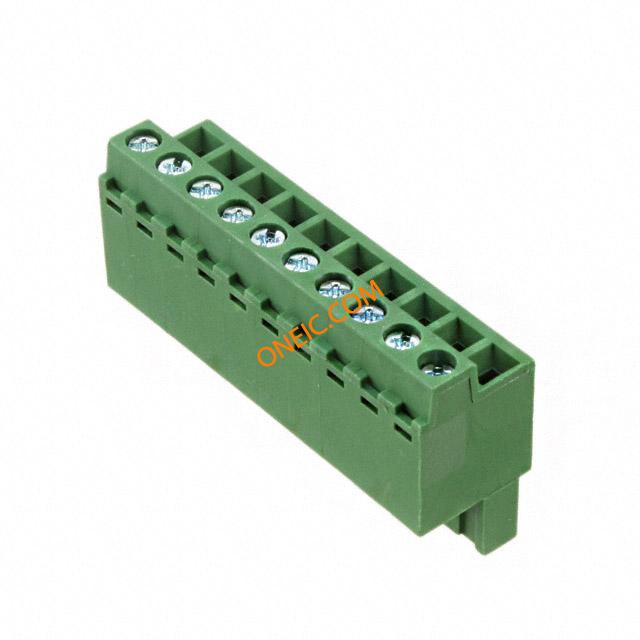

1-1986484-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Terminal Block PL 10 POS 5.08mm Screw ST Cable Mount 16A/Contact Pluggable Terminal Blocks FrtStyle Trm Blk Plg 5.08mm 10 POS TERM BLOCK PLUG 10POS STR 5.08MM Conn; Term Blk; Plug; Front; 10; 5.08 mm Conn Terminal Block PL 10 POS 5.08mm Screw ST Cable Mount 16A/Contact Search Keywords:cage clamp, modular, one-piece, pcb, stackable, end-to-end PLUG, 5.08MM, 16A, FRONT, 10WAY Conn;TermBlk;Plug;Front;10;5.08mm;24-14AWG;16A;300V Plug, 5.08mm, Gn, Ss & WE same side, 10 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Pluggable Terminal Blocks | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | Bag | 工厂包装数量 | 88 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85366990 |
| 认证机构 | UL94V-0 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 16A | 电压 | 300V |
| 额定电压 | 300 VAC | 极数 | 10Poles |
| 最大额定电流 | 16 A | ||
机械参数
| 颜色 | Green | 间距 | 5.08 mm |
| 宽度 | 27.1 mm | 高度 | 14.9 mm |
| 长度 | 50 mm | 重量 | 0.05 |
| 材料（通用） | PA | 包装方式 | Bulk |
| 引脚样式 | Side | 导线线规 | 14-24 AWG |
| 端接方式 | Screw | 外壳颜色 | Green |
| 安装类型 | Cable Mount | 连接器类型 | :Terminal Block, Pluggable |
| 接触镀层 | Tin | 排数 | 1 |
| 螺丝材料 | Steel | 插头进线方向 | 180° |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyamide (PA) |
| 主要材料 | PCB | 插针孔直径 | 0.2(5.08)In.(mm) |
| 端接样式 | Screw | 触点数 | 10 |
| 位数 | 10 | 接线端子类型 | Plug, Female Sockets |
| 进线位置 | Front | 触点镀层 | Tin |
| 线规或范围 - AWG | 24-14 | 线规或范围 - mm² | 14 |
| 第一连接器安装类型 | :Cable | 每排/每行位置数 | 10 |
产品信息
| 类型 | Terminal Block | 级别 | SingleLevel |
| 连接器性别 | PL | 系列 | :- |
| 产品特性 | Retention Latches (Non-Wire Side) | 制造商全称 | 1986484 |
| 层数 | 1 | 每层位数 | 10 |
环境参数
| 工作温度 | - 40 C to + 105 C | ||
