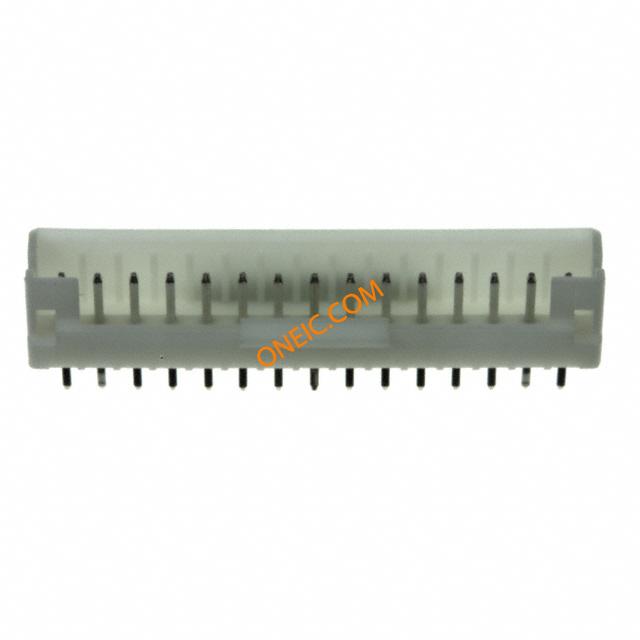

点击放大查看
1-1735446-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn High Performance Interconnect HDR 15 POS 2mm Solder ST Thru-Hole Headers & Wire Housings 15 POS HDR VERT 2.0mm CONN HEADR 15PS 2MM VERT W/LATCH 2mm PITCH HPI POST HEADER, VERTICAL, 15P 2mm PITCH HPI POST HEADER, VERTICAL, 15P Search Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 160 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | RoHS Compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 250 | 最大额定电流 | 3 |
机械参数
| 颜色 | Natural | 间距 | 2 mm |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 6.07 mm [ .239 in ] |
| 长度 | 32 mm [ 1.2598 in ] | 包装方式 | Bulk |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 30 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Vertical | 连接器类型 | Header, Shrouded |
| 接触镀层 | Bright Tin Over Nickel | 触点时序 | Without |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 铜合金 |
| 材料表面处理 | Bright | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic | 框架材料 | Copper Alloy |
| 安装特性 | 固定焊尾 | 包装数量 | 160 |
| 面板安装类型 | 通孔 | 端接样式 | Solder |
| 第一触头极性 | Pin (Male) | 触点数 | 15 |
| 端接表面处理 | 不带 | 位数 | 15 |
| 兼容外壳尺寸（如TM-700等） | 1735447-x | 触头长度-柱 | 3.4 mm [ .134 in ] |
| 接触件表面处理 - 配合 | 锡 | 典型触点布局 | 同轴 |
| 接触长度 - 配合 | 0.132" (3.35mm) | 表面贴装焊盘尺寸 | Without |
| 端子柱长度 | .134 in, 3.4 mm | 接触镀层厚度 | 2.03 µm [ 79.92 µin ] |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 类型 | High Performance Interconnect | 连接器性别 | HDR |
| 系列 | HPI | 可密封 | 否 |
| 产品子类型 | Headers - Shrouded | 选择性装载 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | 封装热阻 | 1 – 1.6 mm [ .039 – .063 in ] |
