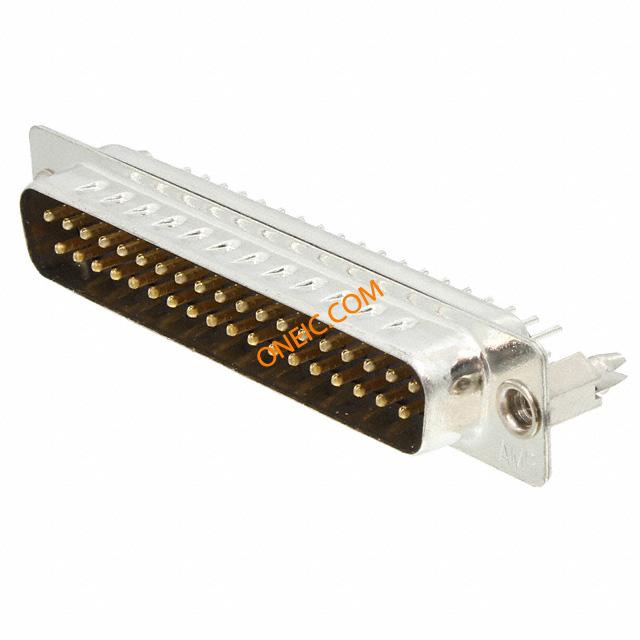

1-1634221-2

点击放大查看

1-1634221-2

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Tray D-Sub Standard Connectors 37P PLUG VERT 15 AU Standard Board Mount Connectors CONN D-SUB PLUG 37POS VERT GOLD Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Tray Product Highlights:37 PositionsConnector Style = PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub
分类
对参数有疑问?问 AI 助手

商业参数

产品类别D-Sub Standard Connectors标准包装数量Bulk
工厂包装数量1

合规参数

RoHSRoHS Compliant无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c
认可国家UL E28476RoHS/ELV合规状态RoHS compliant, ELV compliant
材料阻燃等级UL 94V-0

电气参数

接地方式Without额定电压250V
最大额定电流3A

机械参数

颜色Black间距2.77 mm
密封型No包装方式Tray
外壳尺寸4端接方式Solder
触头类型Signal第二连接器With
安装类型Through Hole外壳镀层Tin
连接器类型Plug, Male Pins接触镀层Gold
法兰特征Housing/Shell (4-40)接地类型Without
安装样式Through Hole排数2
外壳材料(壳体)Steel电路板厚度0.063 [1.60]
连接器样式D-Sub锁定特性Threaded Insert, 4-40 UNC
触头材料Brass壳体材料Thermoplastic
面板安装类型Without接地凹痕With
端接样式Through Hole连接器颜色None
触点数37位数37
外壳尺寸-插件Full Metal外壳材料及表面处理Steel, Nickel Plated
端子柱长度4.00 [0.157]接触镀层厚度15µin (0.38µm)
外壳尺寸,连接器布局4 (DC, C)

产品信息

类型D-Subminiature连接器性别PIN
系列HD-20产品特性Board Lock, Grounding Indents
制造商全称AMP

环境参数

工作温度-55°C ~ 105°C
