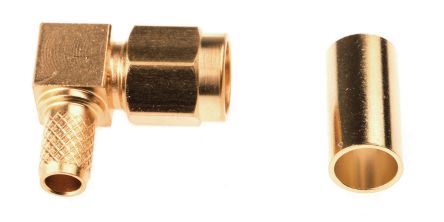

1-1478923-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA PL 0Hz to 12.4GHz 50Ohm Solder/Crimp RA Cable Mount Gold Over Nickel Over Copper Individual SMA/QMA RF Connectors CONN SMA PLUG R/A 50 OHM SOLDER SMA RG58C/U cable crimp elbow plug RF Connectors / Coaxial Connectors SMA R/A PLG S/CRMP RG58 GSS PLUG, SMA, RIGHT ANGLE, RG58 SMARG58C/Ucablecrimpelbowplug ELBOWPLGCRIMPRG58 TE Connectivity 直角 50Ω 电缆安装 SMA 连接器, 插头, 压接，焊接端接, 用于RG141 A/U, RG58 C/U电缆 SMA R/A PLG S/CRMP RG58 GSS |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
电气参数
| 频率 | 0 to 12.4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | :500V | 最大频率 | 12.4GHz |
| 接触电阻 | :4mohm | 绝缘电阻 | :500Mohm |
| 阻抗 - 不平衡/平衡 | :RG58 | ||
机械参数
| 重量 | 0.008 | 材料（通用） | :Stainless Steel |
| 包装方式 | Bulk | 电缆类型 | :KX15, RG58C/U, RG76, RG141A/U, URM43 |
| 本体表面处理 | Gold | 电缆组 | RG-58C, 141A |
| 端接方式 | Solder/Crimp | 基体材料 | Stainless Steel |
| 外壳颜色 | Gold | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold Over Nickel Over Copper |
| 紧固类型 | Threaded | 壳体镀层 | :Gold |
| 连接器样式 | SMA | 触头材料 | Brass |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | :Right Angle Plug |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 系列 | :- | 连接类型 | RG/U Cable |
| 射频系列/标准 | 1478923 | ||
环境参数
| 插拔次数 | :500 | 工作温度 | :165°C |
