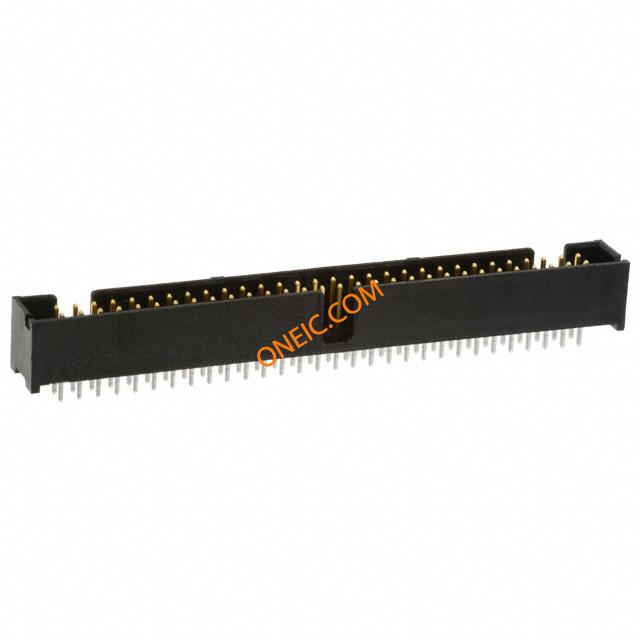

点击放大查看
1-103308-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 60 POS 2.54mm Solder ST Thru-Hole Pin and Pinless Headers (AMP-LATCH) CONN HEADER LOPRO STR 60POS GOLD Headers & Wire Housings 060LOPRO HDR SP 15DP Pin and Pinless Headers (AMP-LATCH) Product Highlights:Connector Type = Pin HeaderLow ProfileNumber of Positions = 602.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, 060 LOPRO HDR SP 15DP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMP-LATCH | 标准包装规格 | 30 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | Lead free / RoHS non-compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 输入电阻 | 5000 | 最大额定电流 | 1 A |
| 绝缘电阻 | 5000 MOhms | 低功耗链路范围 | 带有 |
| 连接器类型 - 电压输入 | 双梁 | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 高度 | 9.77 mm [ .38 in ] | 长度 | 3.3, 83.82 |
| 底座类型 | 不带 | 包装方式 | Bulk |
| 壳体颜色 | 黑色 | 引脚样式 | 正方形 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Palladium Nickel Over Nickel|Gold Over Nickel |
| 安装样式 | 低 | 排数 | 2 |
| 外壳材料（壳体） | 4 面 | 驱动力 | 不带 |
| 插入件材料 | 铜合金 | 锁定特性 | 不带 |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 安装特性 | 带有 | 包装数量 | 30 |
| 面板安装类型 | 通孔 - 焊接 | 端接样式 | 插针 |
| 第一触头极性 | Pin (Male) | 外径 | .64 mm [ .025 in ] |
| 触点数 | 60 | 位数 | 60 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 钯镍打底镀薄金 | 接触长度 - 配合 | 0.240" (6.10mm) |
| 端子柱长度 | 3.05 mm | 接触镀层厚度 | 15µin (0.38µm) |
| 外壳尺寸，连接器布局 | 3.81 mm [ .15 in ] | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | AMP-LATCH | 极性 | 带有 |
| 盖类型 | 是 | 产品子类型 | Header Assemblies |
| 加载位置数 | All | ||
环境参数
| 工作温度 | - 65 C to + 105 C | ||
