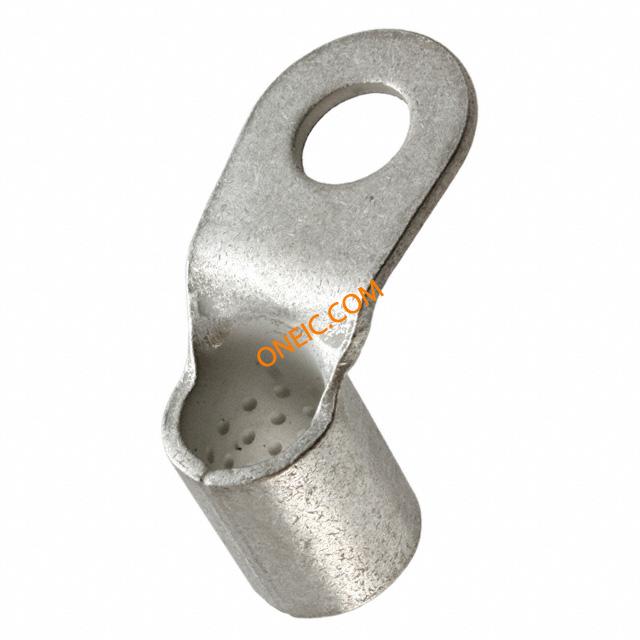

322906

制造商	TE Connectivity Ltd.
描述	Ring Tongue Terminal (1/0)AWG 20.5mm Tin Loose Piece Terminals RNG TONG 90 DEG BENT Ring and Spade Tongue Terminals CONN RING TONGUE 90 DEG BENT Ring and Spade Tongue Terminals Product Highlights:Terminal Shape = Ring TongueReceptacle Style = Bent 90 DegreesBody Style = SOLISTRANDBarrel Type = Closed BarrelWire/Cable Type = Regular WireSearch Keywords:Pre-Insulated Diamond Grip, CERTI-SEAL, FASTON, terminals and splices, military/aerospace, PEEK PIDG, PEEK Terminals, AMPLI-BOND, AMPLIVAR, EURO-CRIMP, Duraseal, PIDG, PLASTI-GRIP, SolderGrip, SOLISTRAND, STRATO-THERM, TERMINYL, Standard B TERMINAL,SOLIS R 90DEG 1/0 3/8
分类	连接器解决方案压接与焊接端子/接头片形压接端子

对参数有疑问？问 AI 助手

商业参数

RoHS	RoHS Compliant	无铅定义	Not relevant for lead free process
RoHS/ELV合规状态	RoHS compliant, ELV compliant	认证机构标志	No

形状	RING-091	表面处理	Tin
重量	21.056	材料（通用）	Copper
包装方式	Bulk	厚度	1.78 [0.070]
电缆类型	Regular Wire	重型	No
绝缘类型	Not Insulated	螺钉尺寸	3/8
导线线规	(1/0) AWG	端接方式	Crimp
触点形状	Ring Tongue	安装类型	Free Hanging (In-Line), Right Angle
螺柱/焊片尺寸	9.53 mm	端子类型	Circular
电缆材料	Stranded	接触镀层	Tin
端子样式	90°	连接器样式	Bent 90 Degrees
触头材料	Copper	包装数量	Loose Piece
绝缘高度	Non-Insulation Support	端接样式	环形端子
材料厚度	1.78 mm [ .07 in ]	绝缘材料 - 类型	No
位数	1	外缘宽度	0.807" (20.50mm)
筒体内径	11.27 mm [ .444 in ]	螺纹/螺钉/孔尺寸	9.91 mm [ .39 in ]
供应商器件封装	SOLISTRAND	接触镀层厚度	2.54 µm [ 100 µin ]
线规或范围 - mm²	41.00-60.00; [1-1/0]	非扩张内径	11.53 mm [ .454 in ]
