点击放大查看
321873
| 制造商 | TE Connectivity Ltd. |
| 描述 | Ring Tongue Terminal (2/0)AWG 49.02mm 23.52mm Tin Loose Piece Terminals BODY SOLIS RING 2/0 Ring and Spade Tongue Terminals CONN RING 2/0 AWG #1/2 SOLIS Ring terminal, SOLISTRAND, M12, 2/0 AWG Ring Tongue Terminal (2/0)AWG 49.02mm 23.52mm Tin Loose Piece Product Highlights:Terminal Shape = Ring TongueReceptacle Style = StraightBody Style = SOLISTRANDBarrel Type = Closed BarrelWire/Cable Type = Regular WireSearch Keywords:Pre-Insulated Diamond Grip, CERTI-SEAL, FASTON, terminals and splices, military/aerospace, PEEK PIDG, PEEK Terminals, AMPLI-BOND, AMPLIVAR, EURO-CRIMP, Duraseal, PIDG, PLASTI-GRIP, SolderGrip, SOLISTRAND, STRATO-THERM, TERMINYL, Standard B TERMINAL,RINGTOUNGE,SOLISTRAND,1/2,STRAIGHT,CLOSEDBARREL BODY SOLIS RING 2/0 1/2 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ring Terminals | 零件号别名 | MS20659-136 |
| 产品类别 | Terminals | 标准包装数量 | Bulk |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
| 无铅定义 | Not relevant for lead free process | 安全类别 | II 级 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | Yes |
电气参数
| 核心类型 | Closed Barrel | ||
机械参数
| 颜色 | Not Required | 深度 | 23.52 mm |
| 形状 | RING-049 | 表面处理 | Tin |
| 重量 | 28.579 | 材料（通用） | Copper |
| 包装方式 | Bulk | 厚度 | 2.11 [0.083] |
| 电缆类型 | Regular Wire | 重型 | No |
| 绝缘类型 | Not Insulated | 螺钉尺寸 | 2-Jan, M12 |
| 导线线规 | (2/0) AWG | 本体表面处理 | SOLISTRAND |
| 端接方式 | Crimp | 基体材料 | Copper |
| 触点形状 | Ring Tongue | 安装类型 | Free Hanging (In-Line) |
| 螺柱/焊片尺寸 | 12.7 mm | 端子类型 | Circular |
| 行程角度 | Straight | 电缆材料 | Solid or Stranded |
| 接触镀层 | Tin | 壳体镀层 | Tin |
| 线束直径 | 12.8 mm | 连接器样式 | Straight |
| 触头材料 | Copper | 总长度 | 1.930" (49.02mm) |
| 包装数量 | Loose Piece | 主要材料 | Ring |
| 筒径 | Standard | 绝缘高度 | Non-Insulation Support |
| 端接样式 | 环形端子 | 材料厚度 | 2.11 mm [ .083 in ] |
| 绝缘材料 - 类型 | No | 位数 | 1 |
| 镀层厚度（通用） | 2.54 | 外缘宽度 | 0.926" (23.52mm) |
| 螺纹/螺钉/孔尺寸 | 12.7 mm [ .5 in ] | 供应商器件封装 | SOLISTRAND |
| 线规或范围 - AWG | 119,500 â 150,500 | 线规或范围 - mm² | 67.00-70.00; [2/0] |
| 非扩张内径 | 12.8 mm [ .504 in ] | ||
产品信息
| 类型 | Ring Tongue Terminal | 类别 | 2 |
| 连接器性别 | Female | 系列 | 321 |
| 产品特性 | Brazed Seam, Serrated Termination | 制造商全称 | AMP |
| 设备部件号 | MS20659-136 | ||
环境参数
| 工作温度 | 170 | ||
文档与媒体
PDF 文档
在线文档
在线文档
PDF 文档
在线文档
在线文档
在线文档
在线文档
PDF 文档
相关型号
600850
te connectivity / amp
Receptacle Assembly, AMP SC To Bayonet Crimp Tool Crimpers ROTO-CRIMP TOOL ROTA CRIMP HAND CRIMPING TOOL Crimper;Ratchet;8-4/0AWG;SOLISTRANDSplices/Terminals;ROTA-CRIMP ROTO-CRIMP TOOL (ASI)
¥8745.4800
详情

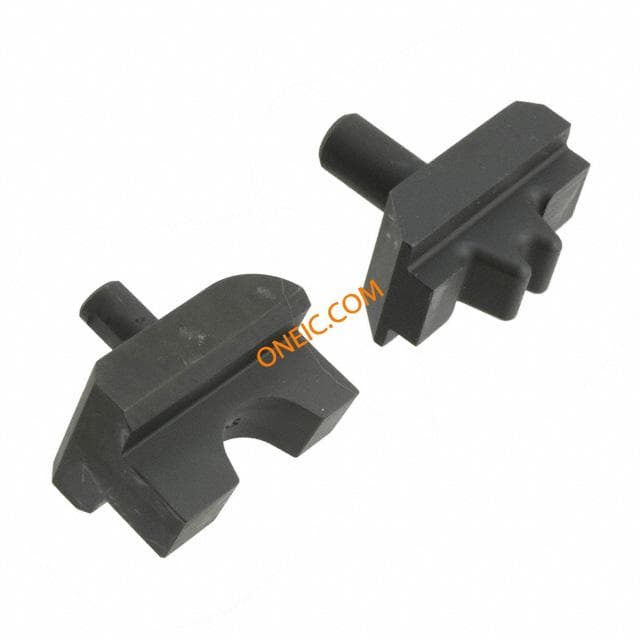

45439
