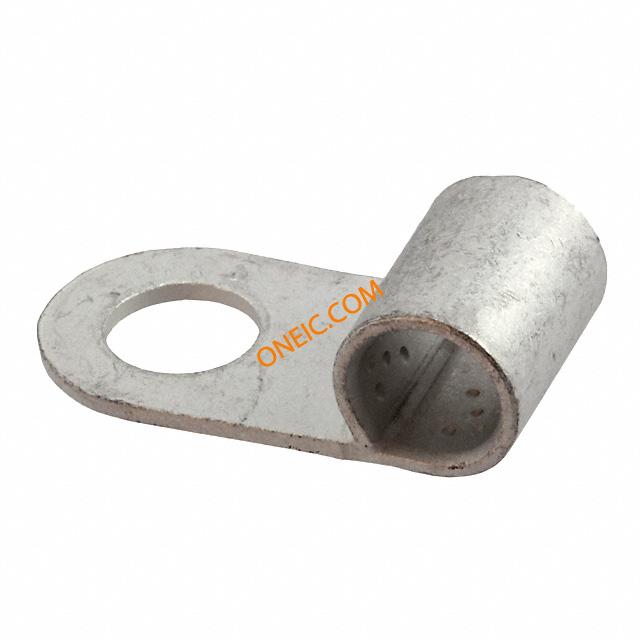

321253
| 制造商 | TE Connectivity Ltd. |
| 描述 | Flag Terminal 2AWG 36.5mm 18.11mm Tin Loose Piece Terminals FLAG RING Ring and Spade Tongue Terminals CONN FLAG RING 2AWG #3/8 SOLIS TERMINAL,SOLIS FLAG R 2 3/8 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ring Terminals | 产品类别 | Terminals |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | No |
电气参数
| 核心类型 | Closed Barrel | ||
机械参数
| 形状 | RING-091 | 表面处理 | Tin |
| 重量 | 15.145 | 材料（通用） | Copper |
| 包装方式 | Bulk | 厚度 | 1.52 [0.060] |
| 电缆类型 | Regular Wire | 重型 | No |
| 绝缘类型 | Not Insulated | 螺钉尺寸 | 3/8 |
| 导线线规 | 2 AWG | 端接方式 | Crimp, Flag |
| 触点形状 | Ring Tongue | 安装类型 | Free Hanging (In-Line) |
| 螺柱/焊片尺寸 | 9.53 mm | 端子类型 | Circular |
| 电缆材料 | Solid or Stranded | 接触镀层 | Tin |
| 线束直径 | 9.07 mm | 连接器样式 | Flag |
| 触头材料 | Copper | 总长度 | 36.5 |
| 包装数量 | Loose Piece | 筒径 | Standard |
| 绝缘高度 | Non-Insulation Support | 端接样式 | 环形端子 |
| 材料厚度 | 1.52 mm [ .06 in ] | 绝缘材料 - 类型 | No |
| 位数 | 1 | 外缘宽度 | 0.713" (18.11mm) |
| 螺纹/螺钉/孔尺寸 | 9.53, 9.91 | 供应商器件封装 | SOLISTRAND |
| 线规或范围 - AWG | 52,600 â 83,700 | 线规或范围 - mm² | 34.00-35.00² [2] |
| 非扩张内径 | 9.07 mm [ .357 in ] | ||
产品信息
| 类型 | Flag Terminal | 连接器性别 | Female |
| 系列 | 321 | 产品特性 | Brazed Seam |
| 可密封 | 否 | 制造商全称 | AMP |
环境参数
| 工作温度 | 170 | ||
