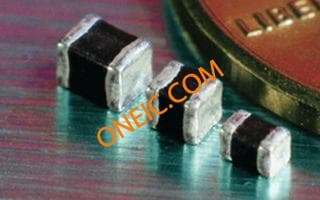

CB2012T100MR

制造商	TAIYO YUDEN CO., LTD.
描述	Ind Power Chip Wirewound 10uH 20% 2.52MHz Ferrite 520mA 0805 T/R 固定インダクタ INDCTR HI CUR WND 0805 10uH 20% INDUCTOR POWER 10UH 0805 Fixed Inductors INDCTR HI CUR WND 0805 10uH 20% INDUCTOR, 10UH, 0.2A, 20%, 32MHZ
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

制造商	Taiyo Yuden	其他名称	LQ CB 2012T100MR
标准包装数量	Tape & Reel

合规参数

RoHS	RoHS 認証	SVHC	:No SVHC (20-Jun-2013)
海关税号	85045095

电气参数

核心类型	:Wirewound	容差	20 %
电感量	10 uH	量程（°/s）	:TAIYO YUDEN - CB Series
测试频率	2.52MHz	电感量范围	:± 20%
输入电阻	500 mOhms	额定直流电流	:520mA
直流电阻（DCR）	650 mOhm Max	最大额定电流	520 mA
中心/截止频率	32 MHz	直流电阻（DCR）（最大）	:0.5ohm
自谐振频率	32MHz	串联饱和电流	200mA
初始电阻（最小）	650 mOhm	电源电流（禁用）（最大）	200 mA

机械参数

尺寸	1.25 mm W x 2 mm L x 1.25 mm H	宽度	1.25 mm
高度	1.45 mm	重量	0.002
包装方式	Tape & Reel (TR)	屏蔽	Unshielded
端部尺寸（如SMD/SMT、14mm等）	SMD/SMT	本体尺寸	2 mm
高度（最大）	1.25 mm	磁芯材料	Ferrite
安装类型	Surface Mount	封装形式	0805
尺寸/外形	0.079" L x 0.049" W (2.00mm x 1.25mm)	端接样式	SMD/SMT
安装高度（最大）	0.057" (1.45mm)	供应商器件封装	0805 (2012 Metric)

产品信息

类型

Power Chip

系列

环境参数

工作温度

-40°C ~ 105°C

结工作温度

- 40 C to + 105 C

文档与媒体

PDF 文档

PDF 文档

PDF 文档

PDF 文档

PDF 文档

PDF 文档
