TA3FX
| 制造商 | |
| 描述 | XLR Connectors 3P PLUG FEMALE Conn Mini XLR Connector F 3 POS Solder ST Cable Mount 3 Terminal 1 Port CONN PLUG CORD 3POS FEMALE MINI Switchcraft Tini QG Series 3 Way Straight Female Cable Mount Miniature Connector, 5A SOCKET, TINI, Q-G, IN-LINE, 3POLE DINPlug;StraightFemaleCordPlug;510000Megohms(Min.)@500VDC;1.5A Mini XLR 3 Cable socket / straight Tini-Q-G® / TA black and silver, TA3FX, Switchcraft Switchcraft Tini QG系列 3路 直向 电缆安装 插座, 5A |
| 分类 |
商业参数
| 产品类别 | XLR Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 额定电压 | 125VAC | 供电电压 | Mini (Tiny) XLR |
| 工作电压 | :125V | 接触电阻 | :10mohm |
| 最大额定电流 | 5A | 最小输入电压 | 125VAC |
| 最小供电电压 | 125VAC | ||
机械参数
| 长度 | :51.7mm | 重量 | 0.006 |
| 直径 | 10.5 mm | 材料（通用） | :Brass, Nickel Plated |
| 包装方式 | Bulk | 方向 | Keyed |
| 端接方式 | Solder | 重量（g） | 6.00000 |
| 安装类型 | Cable Mount | 外壳镀层 | Nickel |
| 连接器类型 | Plug, Female Sockets | 接触镀层 | Silver |
| 紧固类型 | Latch Lock | 安装样式 | Cable |
| 壳体镀层 | :Nickel | 本体材料 | :Metal |
| 触头材料 | Copper Alloy | 壳体材料 | Zinc Die Cast |
| 总长度 | 48 mm | 端接样式 | Solder |
| 连接器颜色 | :Black | 触点数 | 3 |
| 接触件端接 | :Solder | 位数 | 3 |
| 外壳尺寸-插件 | Mini XLR | 外壳材料及表面处理 | Copper, Nickel Plated |
| 第一连接器安装类型 | :Cable | 外径-未扩张 | :3mm |
产品信息
| 类型 | Mini XLR Connector | 连接器性别 | F |
| 系列 | Tini QG | 产品特性 | Strain Relief |
| 产品子类型 | Connectors | 端口数 | 1 |
环境参数
| 工作温度 | -55°C ~ 85°C | 结工作温度 | 85C |
文档与媒体
相关型号
TA3MLX
Switchcraft
XLR Connectors 3P PLUG MALE Conn Mini XLR Connector M 3 POS Solder ST Cable Mount 3 Terminal 1 Port CONN RCPT CORD 3POS MALE MINI DIN Plug; Straight male Cord Plug; 510000 Megohms (Min.) @ 500 VDC; 5 A DINPlug;StraightmaleCordPlug;510000Megohms(Min.)@500VDC;5A

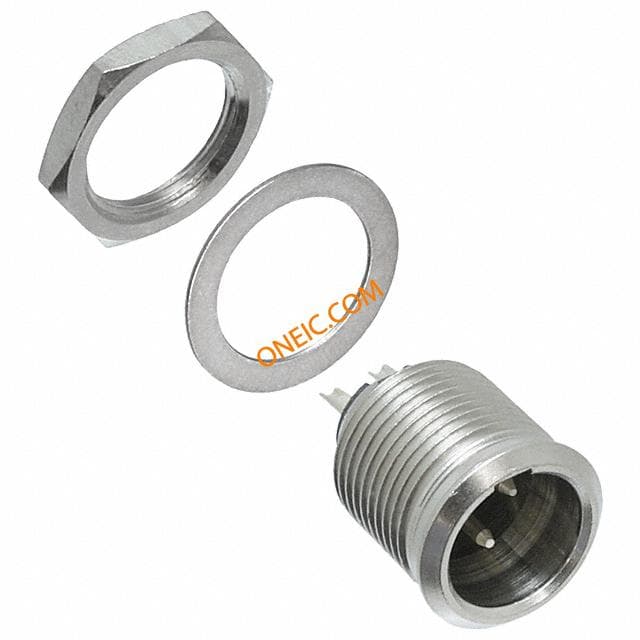

TB3M
