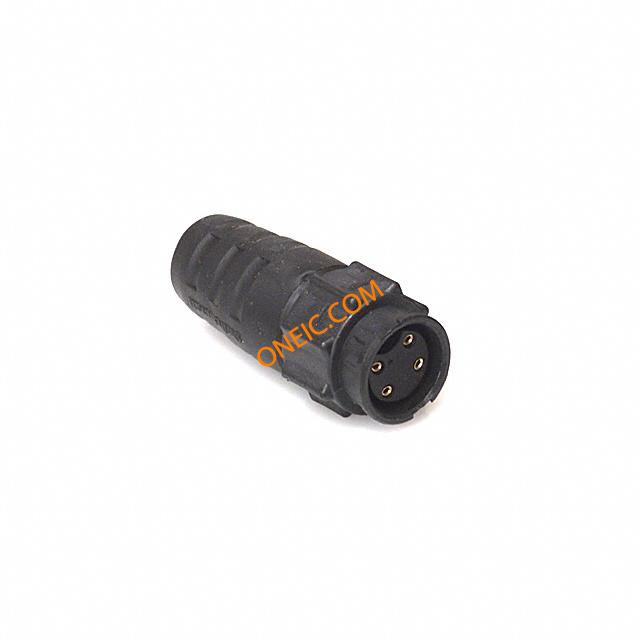

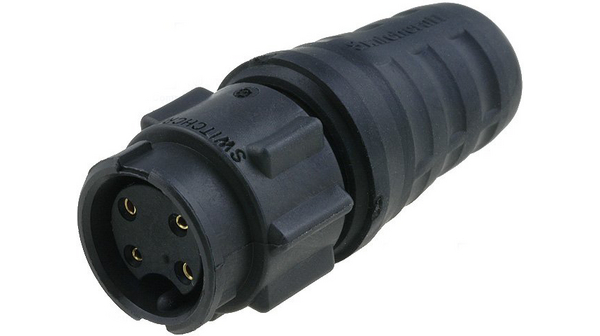

EN3L4F
| 制造商 | |
| 描述 | Conn Mini Weathertight F 4 POS Solder ST Cable Mount 4 Terminal 1 Port Bulk CONN RCPT 4POS FEM IN-LINE #20 Plug; Connector: circular; EN3; female; PIN:4; external bayonet Coupling bushing EN3, 4-pin 4, EN3L4F, Switchcraft |
商业参数
| 交货时间 | 44 Days | 其他名称 | SC1177 |
| 子类别 | Connector Circular | 标准包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Not Compliant |
电气参数
| 额定电压 | 600V AC | 极数 | 4 |
| 最大额定电流 | 7.5A | 额定电流 - 设备输入口 | 7.5 |
| 保护电压（VP）（2416） | IP 68 | ||
机械参数
| 重量 | 0 mg | 包装方式 | Bulk |
| 出线方向 | No | 方向 | Keyed |
| 端接方式 | Solder | 触头类型 | 4Signal |
| 安装类型 | Cable Mount | 电缆直径 | 5.8...9.7mm |
| 电缆端类型 | 5...7 mm | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 安装样式 | for cable | 连接器样式 | straight |
| 锁定特性 | external bayonet | 触头材料 | Copper Alloy |

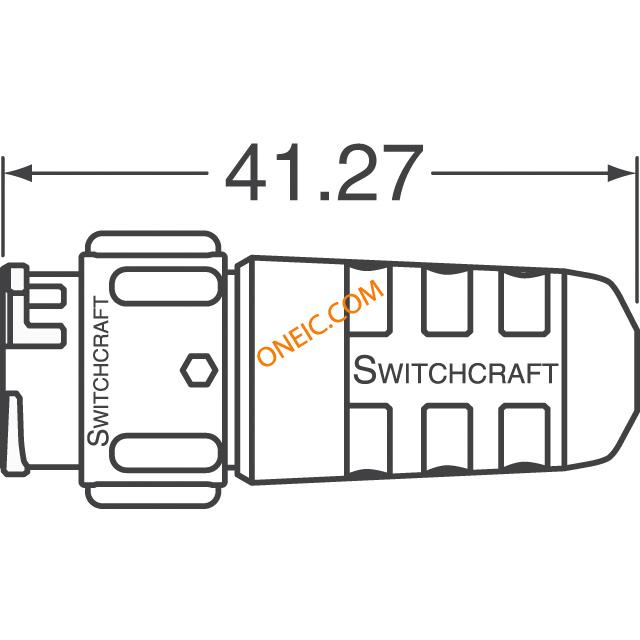

| 壳体材料 | Plastic | 总长度 | 41.27 |
| 包装数量 | 5 | 连接器 - 电缆 | plug |
| 端接样式 | Soldering Connection | 第一触头极性 | F |
| 触点数 | 4 | 位数 | 4 |
| 第一连接器极性 | Female | 外壳材料及表面处理 | Thermoplastic Polymer, Glass Fiber |
| 触点材料 - 镀层 | gold plated | ||
产品信息
| 类型 | Mini Weathertight | 系列 | EN3 |
| 产品特性 | Cable Clamp | 适配器系列 | EN3 |
环境参数
| 防护等级 | IP66/68 - Dust Tight, Water Resistant, Waterproof | 工作温度 | -40...+65 °C |
