41

制造商	Switchcraft, Inc.
描述	Phone Connectors 2 COND TINI-JAX .141 Mini Jack Conn Audio F 2 POS ST Panel Mount 4 Terminal 1 Port CONN JACK MINI PHONE 2COND Jack,Phone;Panel;2;NickelPlatedCopperAlloy;0.25in.
分类	连接器解决方案重载连接器重载圆形连接器

对参数有疑问？问 AI 助手

商业参数

交货时间	44 Days	商标名	Tini-Jax
子类别	Connector Audio and Video	产品类别	Phone Connectors
标准包装数量	100	工厂包装数量	100

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

信号线数	Mono	额定电压	48 V
最大额定电流	0.25	最小输入电压	48VDC
开关功能/额定值	Switched	触点额定值 @ 电压	0.25 A

机械参数

颜色	Metal	深度	11.1
包装方式	Bulk	屏蔽	Unshielded
端接方式	Solder Eyelet(s)	外壳颜色	Silver
安装类型	Panel Mount	连接器类型	Phone Jack
接触镀层	Nickel	安装样式	Chassis (Panel)
触头材料	Copper Alloy	壳体材料	Plastic
端接样式	Screw	触点数	2
按钮/帽颜色	Silver	插头/配合插头直径（类型）	3.50mm (0.141", 1/8", Mini Plug) - Headphone
触点材料 - 镀层	Brass

产品信息

类型	Audio	连接器性别	F
系列	Tini-Jax	产品特性	Internal Interlock, Thread Lock
端口数	1	内部开关	Does Not Contain Switch
位置/触点数量	2 Conductors, 2 Contacts

文档与媒体

PDF 文档

EDG4.pdf

PDF 文档

Jack Schematics

在线文档

Jacks and Plugs Catalog

PDF 文档

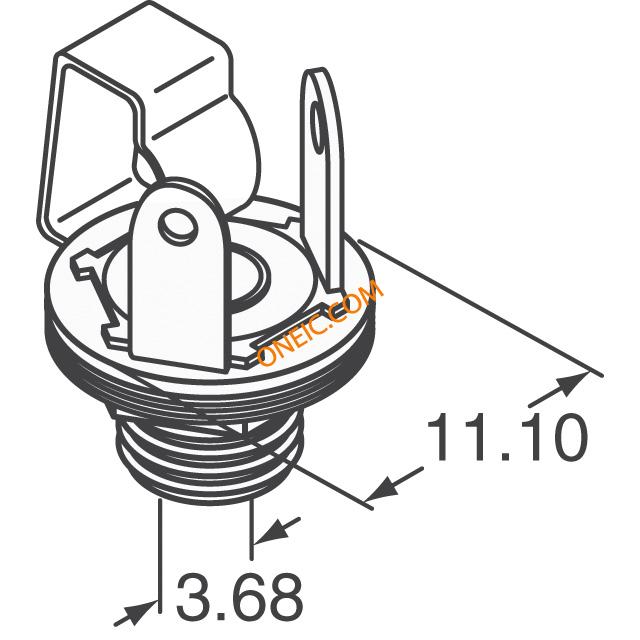

41 Drawing

PDF 文档

41_cd.pdf

在线文档

Category.aspx?Parent=45
