236
| 制造商 | |

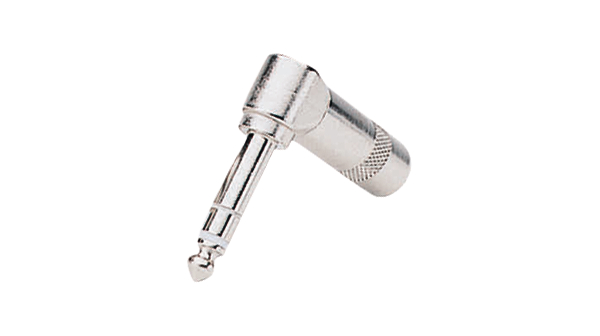

| 描述 | Phone Connectors 3 COND R/A 1/4 IN CONN PLUG PHONE 1/4" R/A 3POS Phone Plug; Right Angle; 0.25 in.; Tin Plated (Sleeve) Conn Audio PL 3 POS RA Cable Mount 3 Terminal 1 Port PLUG, JACK, R/A, 3POLE PhonePlug,RightAngle;0.25in.;TinPlated(Sleeve) Jack plug 90° nickel-plated 3P, 236, Switchcraft |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 44 Days | 子类别 | Connector Audio and Video |
| 产品类别 | Phone Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 信号线数 | Stereo | 额定电压 | 500VAC |
| 供电电压 | 1/4 in | 击穿电压 | :500V |
| 绝缘电阻 | :50000Mohm | 开关功能/额定值 | Not Switched |
机械参数
| 尺寸 | 1/4" | 颜色 | Nickel |
| 深度 | 12.7 mm | 宽度 | :16mm |
| 高度 | 42.3 mm | 长度 | :43mm |
| 重量 | 0.02762 | 材料（通用） | :Brass |
| 屏蔽 | Unshielded | 绝缘类型 | Insulated |
| 方向 | Right Angle | 端接方式 | Solder Eyelet(s) |
| 引脚直径 | :6.35mm | 外壳颜色 | Silver |
| 安装类型 | Free Hanging (In-Line), Right Angle | 行程角度 | RightAngle |
| 电缆直径 | 0.25in. | 连接器类型 | Phone Plug |
| 接触镀层 | Nickel | 安装样式 | Cable |
| 壳体镀层 | :Tin | 本体材料 | :Metal |
| 触头材料 | Copper Alloy | 壳体材料 | Copper Alloy |
| 总长度 | 46.4 mm | 主要材料 | Phone |
| 端接样式 | Screw | 连接器颜色 | :Tin |
| 触点数 | 3 POS | 接触件端接 | :Solder |
| 按钮/帽颜色 | Silver | 法兰下方引脚尺寸 | :6.35mm |
| 插头/配合插头直径（类型） | 6.35mm (0.250", 1/4") - Headphone | 触点材料 - 镀层 | Nickel |
| 第一连接器安装类型 | :Cable | 外径-未扩张 | :6.7mm |
产品信息
| 类型 | Audio | 连接器性别 | Male |
| 系列 | 1/4" Right Angle 3 Conductor Plug | 产品特性 | Cable Clamp |
| 端口数 | 1 Port | 内部开关 | Does Not Contain Switch |
| 位置/触点数量 | 3 Conductors, 3 Contacts | ||
环境参数
| 工作温度 | -20C to 65C | 结工作温度 | -20C |
