点击放大查看

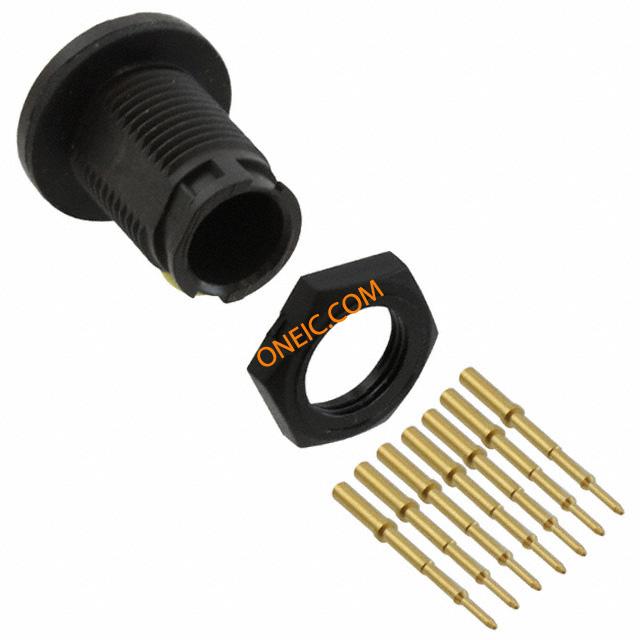

EN2P7M26

制造商	Switchcraft, Inc.
描述	CONN RCPT 7POS PANEL MOUNT PIN Standard Circular Connector 7-26 M S/C PANEL CON WEATHERTIGHT CONNECTORS 7-26MS/CPANELCONN,7contacts Socket; Connector: circular; EN2; male; PIN:7; external bayonet Switchcraft EN2 系列 EN2P7M 7路面板安装直向连接器插头 , 母触点, 卡口式接合
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	EN2	其他名称	SC1741
标准包装数量	25

合规参数

RoHS

RoHS Compliant

电气参数

额定电压	125VAC/DC	连接器阻抗	标准
最大额定电流	3 A

机械参数

重量	6.5 g	包装方式	Bulk
外壳尺寸	26	导线线规	26
方向	Keyed	外壳样式	Plug
端接方式	Crimp or Solder Cup	触头类型	Pin
安装类型	Panel Mount, Bulkhead - Front Side Nut	连接器类型	Receptacle, Male Pins
接触镀层	Gold	紧固类型	Bayonet Lock
安装样式	Panel	外壳材料（壳体）	Plastic
锁定特性	external bayonet	触头材料	铜合金
壳体材料	热塑性	包装数量	1
主要材料	CircularPlasticConnector	端接排数	压接，焊接
连接器 - 电缆	socket	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Bayonet
触点数	7	位数	7
外壳材料及表面处理	Thermoplastic	触点材料 - 镀层	gold plated

产品信息

SPG	1	类型	PanelPlug
系列	EN2	制造商全称	EN2Series
产品子类型	Connectors	适配器系列	EN2
单元数量	1	基础产品编号	EN2P7M

环境参数

防护等级

IP68 - Dust Tight, Waterproof

工作温度

-40°C ~ 85°C

文档与媒体

PDF 文档

EN2P Series Drawing

PDF 文档

Switchcraft%20EN2%20Brochure.pdf
