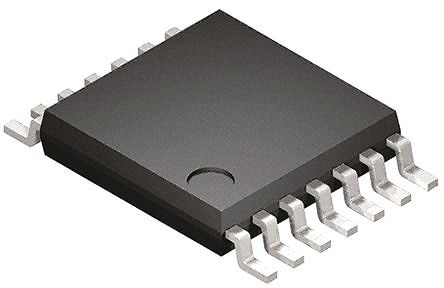

点击放大查看
TS924AIPT
| 制造商 | STMicroelectronics N.V. |
| 描述 | OP Amp Quad GP R-R I/O 12V 14-Pin TSSOP T/R QUAD.RAILTORAIL IC OPAMP GP 4MHZ RRO 14TSSOP Operational Amplifiers - Op Amps Quad Rail-to-Rail High Output 8mA 4MHz OP AMP, RRIO, 4MHZ, L NOISE, 14TSSOP STMicroelectronics 四路 高电流 运算放大器, 4MHz 轨至轨, 2.7 → 12 V, 14针 TSSOP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2500 | 单位包装 | 2500 |
| 其他名称 | 497-8138-1 | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 106.02 dB | 压摆率 | 1.3@5V V/us |
| 输出类型 | CMOS|Rail to Rail | 输入功率 | Single |
| 晶体管类型 | :High Current | 共模抑制比、电源抑制比（典型） | 60 dB |
| 输出电流 | 1mA | 供电电流 | 7@5V mA |
| 供电电压 | 2.7 V | 供电类型 | Single |
| 通道数量 | 4 | 元件数量 | 4 |
| 输入偏置电流 | 15nA | ADC/DAC 数量 | :4 |
| 最小输入电压 | 900µV | 增益带宽积 | 4 MHz |
| 轨到轨工作 | Rail to Rail Input/Output | 输入偏置电流（最大） | 0.1@5V uA |
| 输出电流/通道 | 80mA | 输入失调电流（最大） | 0.03@5V |
| 输入噪声电压密度 | 9@5V nV/rtHz | 电源电压范围（典型） | Not Required V |
| 输入失调电压（最大） | 0.9@5V mV | 电压输出差（典型值）@ 距离 | 106.02 dB |
机械参数
| 重量 | 0.0002 | 带宽 | :4MHz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :- |
| 包装数量 | TSSOP | 位数 | 14 |
| 供应商器件封装 | 14-TSSOP | ||
产品信息
| 类型 | General Purpose Amplifier | 关断 | No |
| 基本单元 | :924 | 技术 | BiCMOS |
| 制造商全称 | General Purpose Amplifier | 放大器类型 | General Purpose |
| 电路数 | 4 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
