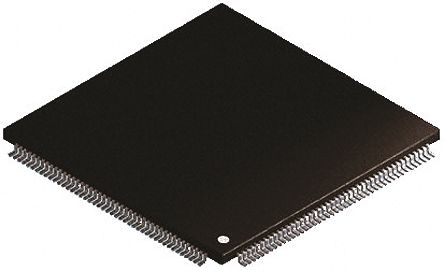

STM32F207IGT6
| 制造商 | |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 1024KB Flash 2.5V/3.3V 176-Pin LQFP Tray Cortex M3 1024K LQFP176 85°C MCU ARM 1024KB FLASH 176LQFP ARM Microcontrollers - MCU 32BIT ARM Cortex M3 Connectivity 1024kB MCU, 32BIT, CORTEX-M3, 120MHZ, LQFP-176 STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 120MHz, 1024 kB ROM 闪存, 128 + 4 kB RAM, 1xUSB, 176针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 40 |
| 其他名称 | 497-11169 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Bulk | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 转速 | 120 MHz | 以太网 | 1 |
| RAM 大小 | 132 KB | 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M3 | 频率 | 120 MHz |
| 接口 | CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB | 时钟速率 | 120 MHz |
| 存储器容量 | 1024KByte | 存储器类型 | FLASH |
| I/O 数量 | 140 | 位数 | 12/12/12 |
| 额定电压 | 1.8 | 看门狗定时器 | 2 |
| 时钟频率 | :120MHz | 数据转换器 | A/D 24x12b; D/A 2x12b |
| 最大频率 | 120MHz | DAC数量 | 2/2 |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 140pins |
| RS-232（422、485） | 2 | 分辨率（位） | 12Bit |
| 串行接口 | 4 | 通道数量 | 2 |
| 程序存储器大小 | 1024 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 24/24/24 | 最小输入电压 | 3.6V |
| 最小供电电压 | 1.8 V | 最大功耗 | 526 mW |
| 每元件位数 | 12/12 | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 重量 | 0.00165 | 包装方式 | TRAY |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :176 |
| 封装形式 | 176LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | LQFP |
| 位数 | 176 | 核心数/总线宽度 | 32 Bit |
产品信息
| SPI | 3 | USB | 2 |
| 系列 | STM32F20 | 产品特性 | CAN Controller |
| 协议 | 3 | 匹配码 | STM32F207IGT6 |
| CAN编号 | 2 | SPI编号 | 3 |
| 片内RAM（通道数×位宽） | 3(24-chx12-bit) | 外设 | Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, Ethernet, I²C, IrDA, LIN, Memory Card, SPI, UART/USART, USB OTG |
| 可编程性 | Yes | 核心处理器 | ARM® Cortex™-M3 |
| 定时器数量 | 14 | 控制器系列 | :STM32F |
| 标准交期 | 16 weeks | 射频系列/标准 | STM32F |
| DigiKey可编程 | Yes | 其他规格 | 2 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
