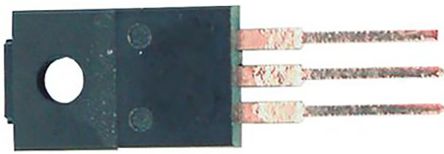

STF16NF25
| 制造商 | |
| 描述 | Trans MOSFET N-CH 250V 14A 3-Pin(3+Tab) TO-220FP Tube N-CH 250V 13A 235mOhm TO220FP MOSFET N-CH 250V 14A TO-220FP STF16NF25, N-channel MOSFET Transistor, 14A 250V, 3-Pin TO-220FP MOSFET N-Channel 650V Pwr Mosfet STMicroelectronics , N沟道 MOSFET, 14 A, Vds=250 V, 3针 TO-220FP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 单位包装 | 50 |
| 产品类别 | MOSFET | 标准包装数量 | Rail / Tube |
| 标准封装名称 | TO-220F | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| FET类型 | MOSFET N-Channel, Metal Oxide | 下降时间 | 17 ns |
| 最大栅源电压 Vgs | ±20 V | 逻辑类型 | NO |
| FET特性 | Standard | 最大功率 | 25W |
| 额定功率 | 25 W | 上升时间（典型） | 17 ns |
| 晶体管类型 | N-Channel | 首抽头延迟 | 35 ns |
| 元件数量 | 1 | Vgs(th)（最大）@ Id | 4V @ 250µA |
| 击穿电压 | 250 V | 导通电阻 Rds(on) (最大) @ Id, Vgs | 235@10V mOhm |
| 最大功耗 | 25 W | 传播延迟（最大） | 17 ns |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 250 V | 每端口功率（瓦） | 25W |
| 导通电阻（最大） | 0.235 Ω | 供电电压 (Vcc/Vdd) | 250V |
| 栅极电荷（Qg）（最大）@ Vgs | 18nC | 开关时间（Ton, Toff）（最大） | 9 ns |
| 漏源电压（Vdss） | 250V | 峰值脉冲电流（10/1000µs） | 14 A |
| 栅极触发电压 Vgt (最大) | +/- 20 V | 漏极电流（Idss）@ Vds（Vgs=0） | 13A |
| 输入电容（Ciss）（最大）@ Vds | 680pF @ 25V | 连续漏极电流（Id）@ 25°C | 14A (Tc) |
机械参数
| 宽度 | 4.6mm | 高度 | 16.4mm |
| 长度 | 10.4mm | 包装方式 | Tube |
| 插片宽度 | Tab | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | 3TO-220FP | 冷却的封装 | TO-220FP |
| 总长度 | 10.4(Max) | 包装数量 | TO-220FP |
| 尺寸/外形 | 10.4 x 4.6 x 16.4mm | 位数 | 3 |
| 外壳尺寸-插件 | 16.4(Max) | 供应商器件封装 | TO-220FP |
产品信息
| 匹配码 | STF16NF25 | 技术 | STripFET |
| 通道类型 | Enhancement | 卡标准 | Power MOSFET |
| 配置 | Single | 标准交期 | 10 weeks |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -55 to 150 °C | 热阻 @ GPM | 5K/W |
