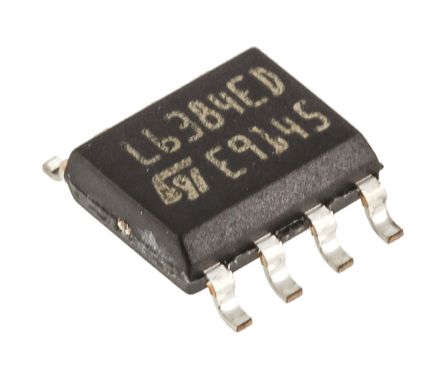

L6384ED
| 制造商 | |
| 描述 | MOSFET DRVR 600V 0.65A 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 8-Pin SO N Tube HaBr MOSvIGBTDr 600V SO-8 SMD IC DRIVER HALF BRIDGE HV 8-SOIC L6384ED, Dual MOSFET Power Driver 0.65A Half Bridge, Maximum of 16.6V, 8-Pin SOIC Gate Drivers HV H-Bridge driver DRIVER, MOSFET, 600V, 0.65A, 8SOIC Driver IC SOIC-8, L6384ED, ST STMicroelectronics 双 MOSFET 功率驱动器, 0.65A, 半桥, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 100 | 产品 | Half-Bridge Drivers |
| 单位包装 | 100 | 产品类别 | Gate Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 100 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 故障保护 | NANY/N/NA/NAN |
电气参数
| 下降时间 | 30 ns | 频率 | 0.4 MHz |
| 输入类型 | Inverting | 额定功率 | 0.75 W |
| 额定电压 | 580 V | 开通延迟时间 | 200 ns |
| 最大频率 | 0.4 MHz | 上升时间（典型） | 50(Typ) ns |
| 输出电流 | 25 mA | 供电电流 | 25 mA |
| 关断延迟时间 | 300 ns | 驱动电路 | High and Low Side |
| 供电电压 | 8 V ~ 16.6 V | 输出数量 | 2 |
| 峰值输出电流 | 0.65 A | 最小输入电压 | 600V |
| 最小供电电压 | 16.6 V | 输入逻辑低电平 | CMOS/TTL |
| 最大功耗 | 750 mW | 传播延迟时间 | 300 ns |
| 输入逻辑高电平 | CMOS|TTL | 导通电阻（最大） | NY/N/NA/NAN |
| 传播速度（VoP） | 14.6V | 开关时间（Ton, Toff）（最大） | 300 ns |
| 峰值脉冲电流（10/1000µs） | 400mA | 漏电流（IS(off)）（最大） | NY/N/NA/NAN |
| 最大传播延迟 @ V, 最大CL | 30(Typ) ns | 高侧电压（自举）最大 | 600V |
| 传播延迟 tpLH / tpHL（最大） | 300 | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.25mm |
| 长度 | 4.9mm | 重量 | 0.0001 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SO N | 冷却的封装 | SO |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 5(Max) |
| 包装数量 | SO N | 尺寸/外形 | 4.9 x 3.9 x 1.25mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.65(Max) |
| 供应商器件封装 | 8-SO | ||
产品信息
| 类型 | High Side/Low Side | 匹配码 | L6384ED |
| 配置 | Half Bridge | 模块/板类型 | :Half Bridge |
| 驱动器数量 | 2 | 标准交期 | 42 weeks |
| 电机类型 - AC, DC | Half Bridge | 印刷电路板数量 | 8 |
| 配置数 | 1 | ||
