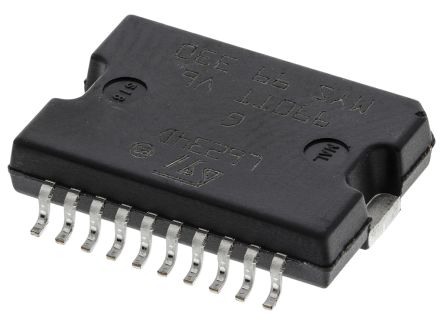

点击放大查看
L6234PD
| 制造商 | |
| 描述 | 3-Phase Brushless DC Motor Controller 42V 20-Pin PowerSO Tube 3xHaBr 4A 52V PowerSO20 SMD IC MOTOR DRIVER PAR 20POWERSO L6234PD, Motor Driver, 3-Phase Brushless DC Motor, 7 to 52V, 20, 22-Pin PowerSO Motor / Motion / Ignition Controllers & Drivers Three Phase Motor IC, MOTOR DRIVER, THREE PHASE DRIVER;52V;POWERSO20;SURFACEMOUNTMTG.TYPE;5A(PULSED)O/PHIGHLEVEL;7V Driver; PWM controller; PowerSO20 Motor Driver IC PowerSO-20, L6234PD, ST STMicroelectronics 电机驱动器 IC , 用于BLDC 电机, 4A, 7 → 52 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 31 |
| 其他名称 | 497-2944-5 | 产品类别 | Motor / Motion / Ignition Controllers & Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 31 |
| 标准封装名称 | PowerSO | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 接口 | Parallel | 最大电压 | 60V |
| 负载电压 | 7 V ~ 52 V | 额定电压 | 7 V |
| 输出电流 | 4A | 驱动电路 | Line |
| 供电电压 | 42 V | 输出数量 | :3 |
| 输出电流1 | 4A | 最小供电电压 | 52 V |
| 输入逻辑低电平 | -0.3V | 最大功耗 | 2.3W |
| 输入逻辑高电平 | 7V | 导通电阻（最大） | 300mOhm |
| 输出高/低电流 | 5A(Pulsed) | 共模瞬态抗扰度（最小） | Automotive |
机械参数
| 宽度 | 11.1mm | 高度 | 3.3mm |
| 长度 | 16mm | 重量 | 2.27 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 电机类型 | :Three Phase DC Brushless | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :20 | 封装形式 | 20PowerSO |
| 冷却的封装 | PowerSO | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | PowerSO | 尺寸/外形 | 16 x 11.1 x 3.3mm |
| 位数 | 20 | 供应商器件封装 | PowerSO-20 |
产品信息
| SPG | 10 | 类型 | 3-Phase Brushless DC Motor Controller |
| 已删除 | Compliant | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 匹配码 | L6234PD | 应用 | General Purpose |
| 单元数量 | 1 | 标准交期 | 12 weeks |
| 使用的IC/零件 | PWM controller | 电机类型 - AC, DC | Brushless DC (BLDC) |
| 电机类型 - 步进 | Multiphase | 输出配置 | 3-Phase Bridge, (1) Single |
| 应用细节 | 3-Phase Brushless DC Motor Driver | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 125 °C |
| 最高温度限值 | 150°C | 结工作温度 | 125C |
