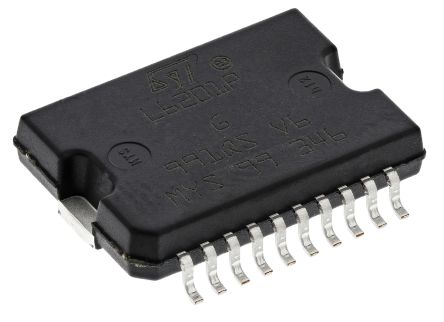

L6201PSTR
| 制造商 | STMicroelectronics N.V. |
| 描述 | DMOS Full Bridge Motor Driver 36V 20-Pin PowerSO T/R H-Br 4A 48V PowerSO-20 SMD IC MOTOR DRIVER PAR 20POWERSO L6201PSTR, Full Bridge Motor Driver, Full Bridge Motor, 12 to 48V, 20-Pin PowerSO Motor / Motion / Ignition Controllers & Drivers DMOS Full Bridge IC,L6201PSTR STMicroelectronics 电机驱动器 IC L6201PS, 用于有刷直流电机, 4A, 12 → 48 V |
| 分类 |
商业参数
| 最小起订量 | 600 | 单位包装 | 600 |
| 其他名称 | 497-3641-2 | 产品类别 | Motor / Motion / Ignition Controllers & Drivers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 600 |
| 标准封装名称 | PowerSO | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 接口 | Parallel | 负载电压 | 12 V ~ 48 V |
| 额定电压 | 12 V | 输出电流 | 4A |
| 供电电压 | 36 V | 输出电流1 | 4A |
| 最大额定电流 | 15 mA | 最小输入电压 | 12V |
| 最小供电电压 | 48 V | 平均整流电流 Io | 15 mA |
机械参数
| 宽度 | 11.1mm | 高度 | 3.3mm |
| 长度 | 16mm | 包装方式 | Tape and Reel |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 20PowerSO | 冷却的封装 | PowerSO |
| 包装数量 | PowerSO | 尺寸/外形 | 16 x 11.1 x 3.3mm |
| 位数 | 20 | 供应商器件封装 | PowerSO-20 |
产品信息
| 类型 | DMOS Full Bridge Motor Driver | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 匹配码 | L6201PSTR | 应用 | General Purpose |
| 标准交期 | 12 weeks | 电机类型 - AC, DC | Brushed DC |
| 电机类型 - 步进 | Bipolar | 输出配置 | Full H-Bridge, (1) Single |
| 应用细节 | Full Bridge Motor Driver | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 150 °C |
| 最高温度限值 | 150°C | 结工作温度 | 150C |
