点击放大查看
L296
| 制造商 | |
| 描述 | Conv DC-DC Single Step Down 9V to 46V 15-Pin(15+Tab) MULTIWATT V SWITCH.REG 4,0A MULTIWATT V IC REG BUCK ADJ 4A MULTIWATT15 L296, DC-DC Converter, Adjustable, 5.1 to 40V, Step Down, 0.2MHz, 15-Pin MULTIWATT V Voltage Regulators - Switching Regulators 5.1 to 40V Step-Down IC, SWITCHING REG 160W, 296 IC,L296 Voltage stabiliser; switched mode, adjustable; 5.1÷40V; 4A; THT Switching Regulator 4 A MULTIWATT 15, L296, ST STMicroelectronics 直流-直流转换器, 降压, 4A, 9 → 46 V输入, 5.1 → 40 V输出, 0.2 MHz, 15针 MULTIWATT V封装 Switching Voltage Regulators 5.1 to 40V Step-Down |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 25 | 单位包装 | 25 |
| 其他名称 | 497-2939-5 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | MULTIWATT V | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 汽车级 | NO | 零件状态 | :296 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 复位 | OPEN COLL. | 频率 | :100kHz |
| 容差 | 2% | 效率 | 90 % |
| 输出类型 | Adjustable | 转换器类型 | Step Down |
| 稳压器类型 | :Step Down (Buck) | 额定电压 | 5.1 to 40 V |
| 电源调整率 | 50 mV | 负载调整率 | 45 mV |
| 输出电流 | 4 A | 供电电压 | 9 to 46 V |
| 输出数量 | 1 | 供电类型 | :Switching regulator |
| 稳压器拓扑 | Step Down | 过载保护 | YES |
| 开关稳压器 | Yes | 开关频率 | 200 kHz |
| 同步整流 | No | 最小输入电压 | 5.1 V ~ 40 V |
| 静态电流 (Iq) | 66mA | 直流输入电压（最小） | 9 V |
| 输出电压（最小/固定） | :5.1V | 最大持续工作电压（MCOV） | :46V |
机械参数
| 宽度 | 5mm | 高度 | 10.7mm |
| 长度 | 19.6mm | 重量 | 0.0055 |
| 包装方式 | TUBE | 插片宽度 | Tab |
| 引脚样式 | Formed | 端接方式 | :Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :15 | 封装形式 | 15MULTIWATT V |
| 冷却的封装 | MULTIWATT V | 材料表面处理 | :- |
| 总长度 | 19.6(Max) | 包装数量 | MULTIWATT V |
| 尺寸/外形 | 19.6 x 5 x 10.7mm | 位数 | 15 |
| 外壳尺寸-插件 | 10.7(Max) | 供应商器件封装 | 15-Multiwatt |
产品信息
| SPG | 10 | 工作模式 | ADJ |
| 类型 | Step Down | 关断 | YES |
| 基本单元 | :296 | 匹配码 | L296 |
| 单元数量 | 1 | 标准交期 | 18 weeks |
| 印刷电路板数量 | 15 | ||
环境参数
| 恢复温度 | 4.5V | 工作温度 | -40 to 150 °C |
文档与媒体
PDF 文档
相关型号

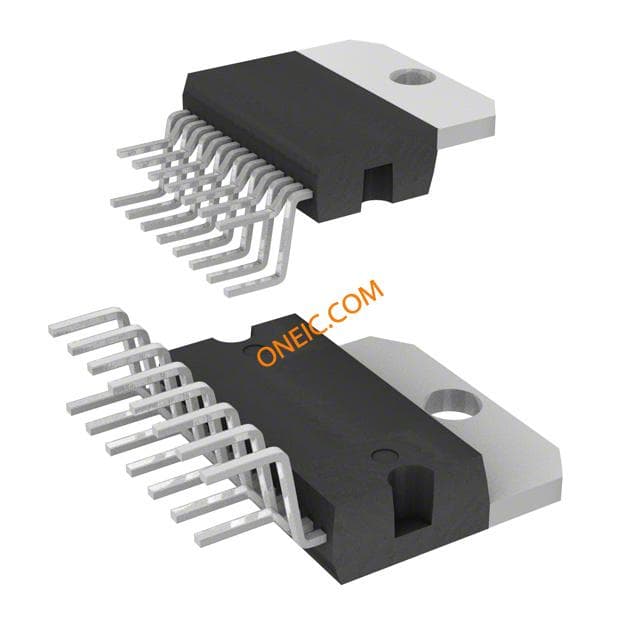

L296P
