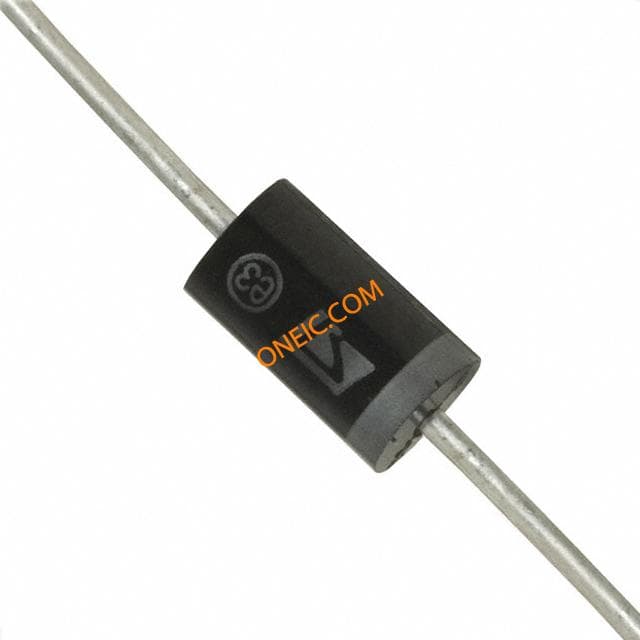

1.5KE18CA
| 制造商 | STMicroelectronics N.V. |
| 描述 | Diode TVS Single Bi-Dir 15.3V 1.5KW 2-Pin DO-201 T/R TRANSIL BI 1,5KW 18V DO201 TVS DIODE 15.3VWM 32.5VC DO201 TVS Diode Bi-Directional 1.5KE18CA 32.5V, 1500W, DO-201 2-Pin TVS Diodes - Transient Voltage Suppressors 1500W 18V Bidirect DIODE, TVS, 18V, 1500W Diode: transil; 1.5kW; 18V; 59.5A; bidirectional; CB429 TVS diode, 15.3 V 1500 W DO-201, 1.5KE18CA, ST STMicroelectronics 双向 TVS 二极管, 1500W, 32.5V, 2针 DO-201封装 ESD Suppressors / TVS Diodes 1500W 18V Bidirect TVS-DIODE BI 1,5KW 18V DO201 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 600 | 单位包装 | 600 |
| 其他名称 | 497-11374-1 | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Ammo Pack | 工厂包装数量 | 600 |
| 标准封装名称 | DO-201 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85363010 |
| 汽车级 | NO | 抗辐射加固 | No |
| ESD保护 | No | 无铅定义 | RoHS-conform |
电气参数
| 通道数 | 1 Channel | 容差 | 5% |
| 电容 | 4300 pF | TVS极性 | :Bidirectional |
| 额定功率 | 1.5kW | 浪涌电流 | 1 mA |
| 输出电流 | 1 mA | 供电电压 | 15.3V |
| 漏电流 | 0.001 uA | 元件数量 | 1 |
| 峰值脉冲功率 | 1500 W | 钳位电压 | 32.5 V |
| 电容 @ Vr, F | :4300pF | 跳闸电流 | 1 mA |
| 二极管配置 | :CB-429 | 击穿电压 | 17.1 V |
| 转折电压 | :17.1V | 隔离电压 | :15.3V |
| 断态电压 | 15.3V | 最大额定电流 | :1µA |
| 触点电压（最大） | 15.3V | 电源线保护 | No |
| 最小输入电压 | 15.3 V | 双向通道数 | 1 |
| 最小供电电压 | 15.3 V | 电容 @ 频率 | 2150pF @ 1MHz |
| 最大功耗 | 1.5kW | 峰值脉冲电流（8/20µs） | 308 A |
| 反向漏电流 @ Vr | 1 uA | 峰值脉冲电流（10/1000µs） | 308A (8/20µs) |
| 反向关断电压（典型） | 15.3 V | 电流 - 非重复浪涌50/60Hz（Itsm） | :200A |
机械参数
| 长度 | :9.8mm | 重量 | 0.00085 |
| 包装方式 | Tape and Reel | 引脚样式 | Through Hole |
| 引脚直径 | :1.06mm | 安装类型 | Through Hole |
| 引脚数 | :2 | 封装形式 | 2DO-201 |
| 冷却的封装 | DO-201 | 材料表面处理 | :- |
| 包装数量 | DO-201 | 尺寸/外形 | 0.189 in Dia. x 5.3 (Max) mm W x 0.374 in L x 5.3 (Max) mm H |
| 端接样式 | Axial | 外径 | :5.1mm |
| 位数 | 2 | 供应商器件封装 | DO-201 |
产品信息
| SPG | 1250 | 类型 | Zener |
| 系列 | 1.5KE | 极性 | Bidirectional |
| 匹配码 | 1.5KE18CA | 结构（如双向、串接等） | bidirectional |
| 二极管类型 | :Bidirectional TVS | 应用 | General Purpose |
| 配置 | Single | 钳口数量 | :1N6284CA |
| 端口方向 | Bi-Directional | 单元数量 | 1 |
| 测量制式 | :1mA | 标准交期 | 16 weeks |
| 应用细节 | BIDIRECTIO | ||
环境参数
| 工作温度 | -65 to 175 °C | 结工作温度 | 175 |
