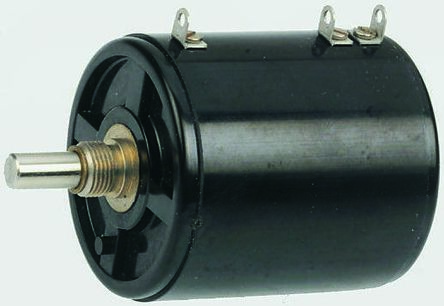

860-1-1-103
| 制造商 | |
| 描述 | Pot;Wirewound;Rest10Kilohms;Panel;10Turns;Pwr-Rtg8W;ShaftDia0.2497In Vishay 860 系列 10 转 10kΩ ±3% 精密电位计 , 8W, 6.35 mm 直径轴, 20ppm/°C, 衬套安装 |
| 分类 |
对参数有疑问？问 AI 助手
电气参数
| 线性度 | ±0.25% | 容差 | ±1% |
| 电阻 | 10Kilohms | 分辨率 | 0.013% |
| 额定功率 | 8W | 介电强度 | 1000VAC |
| 工作频率 | 10 | 绝缘电阻 | 100Megohms(Min.)@500VDC |
| 初始电阻（最小） | 10kΩ | ||
机械参数
| 长度 | 71.42mm | 扭矩 | 1.26Oz./in.(Section1),1.85Oz./in.(Section2) |
| 直径 | 46.02mm | 端接方式 | SolderablePins |
| 安装类型 | 衬套安装 | 安装样式 | Panel |
| 旋转角度 | 3600° | 端子样式 | 焊片 |
| 轴径 | 0.2497" | 刀片材料 | Wirewound |
| 尺寸/外形 | 1.812"Dia×1.75"L | 接线端子类型 | BrassPlatedforSolderability |
| 安装孔直径 | 10.32mm | ||
产品信息
| 类型 | Potentiometer | 系列 | 860 |
| 功能 | Y | 圈数 | 10 |
环境参数
| 开关次数 | 500000Revolutions | 工作温度 | +125°C |
| 温度系数 | ±20ppm/°C | 典型温度系数 | 20ppm/°C |
| 结工作温度 | +125°C | ||
