UTS7GN1412P
| 制造商 | SOURIAU SAS |
| 描述 | Standard Circular Connector 12P Pin Receptacle Jam Nut Size 14 CONN SKT RECEP 12PIN CRIMP 12 Pole Female Straight Panel Mount MIL Spec Circular Connector with Male Contacts CONN HSG RCPT 12POS JAM NUT PIN Souriau 12路 面板安装 直向 连接器 插座 , 公触点 |
| 分类 |
商业参数
| 商标名 | Trim Trio | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 500 V | 最大额定电流 | 10 A |
机械参数
| 包装方式 | Bulk | 外壳尺寸 | 14 |
| 方向 | N (Normal) | 外壳样式 | Jam Nut |
| 端接方式 | Crimp | 触点尺寸 | 16 |
| 触头类型 | Crimp | 安装类型 | Straight |
| 连接器类型 | Receptacle for Male Contacts | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳材料（壳体） | Thermoplastic |
| 插入角度 | 14-12 | 触头材料 | Copper Alloy |
| 端接排数 | 压接 | 第一触头极性 | Pin (Male) |
| 触点数 | 12 | 位数 | 12 |
| 外壳尺寸-插件 | 14-12 | 外壳材料及表面处理 | Thermoplastic |
产品信息
| 备注 | Contacts Not Provided | 连接器性别 | Female |
| 系列 | UTS | CAD图纸 | 3D CAD Model |
| 产品子类型 | Receptacles | ||
环境参数
| 防护等级 | IP 68, IP 69 | 工作温度 | +105°C |
文档与媒体
相关型号
UTS6GN1412S
Souriau
Standard Circular Connector DISCRETE SEAL WIRE CBL PLG 12 CONT PLUG FEMALE SIZE 14 CONN PLUG CABLE 12X1.6 FEMALE 12 Pole Male Straight Cable Mount MIL Spec Circular Connector with Female Contacts PLUG, WIRE SEAL, SIZE14, 12WAY, SKT Souriau 12路 电缆安装 直向 连接器 插头 , 母触点

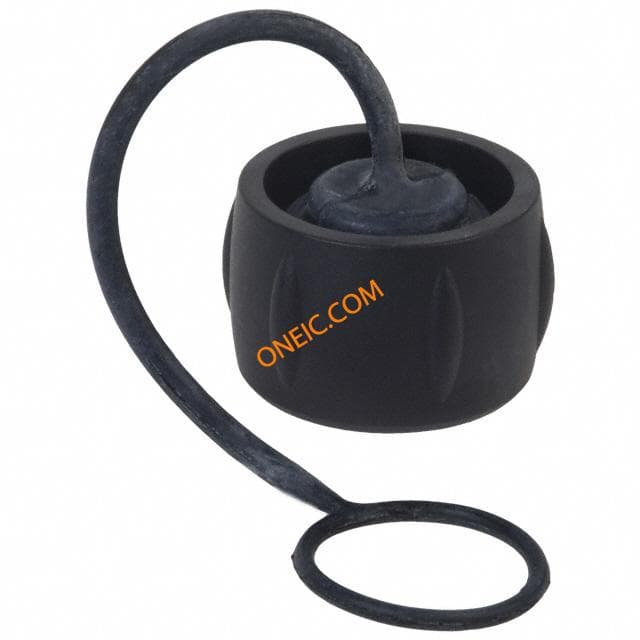

UTS14DCG
