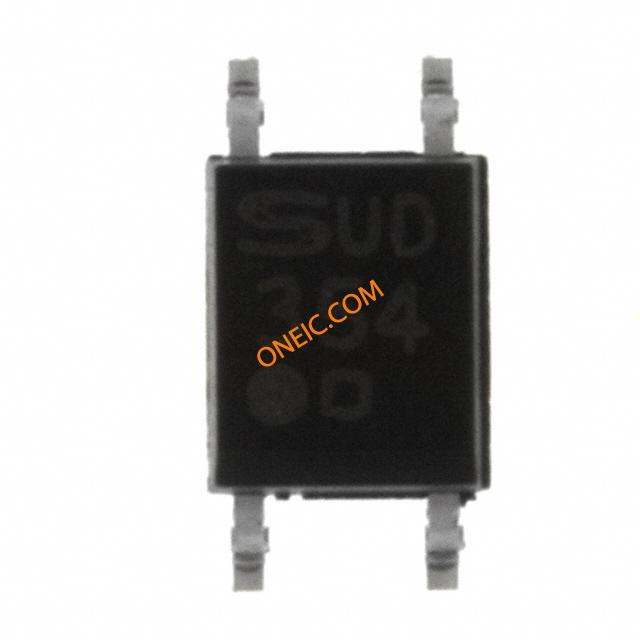

PC354NTJ000F
| 制造商 | |
| 描述 | Optocoupler AC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R Transistor Output Optocouplers Photocoupler AC Input OPTOCOUPLER AC-INPUT 20-400% OPTOCOUPLER TRANS 3.75KVRMS 4SMD Opto-isolator,PC354NT 3750Vac/50mA DIP4 Optocoupl AC-IN 1-CH Trans DC-OUT 4-Pin Mini-Flat T/R OPTOCOUPLER, SMD, AC I/P Optocoupler; SMD; Channels:1; Out: transistor; Uinsul:3.75kV |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 750 | 单位包装 | 750 |
| 其他名称 | 425-2575-1 | 产品类别 | Transistor Output Optocouplers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 750 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85414090 | 汽车级 | NO |
| 认证机构 | :UL | 认证机构标志 | NY/N |
电气参数
| 输出端 | NPN Phototransistor | 通道数 | 1 |
| 输入类型 | AC | 输出类型 | DC |
| 最大功率 | 170mW | 开启时间 | 4µs |
| 额定电压 | :80V | 下降时间（典型） | 0.003ms |
| 上升时间（典型） | 18 us | 晶体管类型 | optocoupler |
| 关断延迟时间 | 3µs | 输出隔离 | :Phototransistor |
| 供电电压 | 1.2V | 通道数量 | 1 |
| LED正向电压 | 1.2 V | 击穿电压 | 3.75kV |
| 隔离电压 | 3750 Vrms | Vce饱和电压（最大） | 200mV |
| 最小输入电压 | 80 V | 输出电压（最大） | :80VDC |
| 最大功耗 | 170 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 80V |
| 输入偏置电流（最大） | 50 mA | 输出电流/通道 | ±50mA |
| 电流传输比（最大） | 400 % | 电流传输比（最小） | 400 % |
| 峰值脉冲电流（8/20µs） | :50mA | 开关时间（Ton, Toff）（最大） | :18µs |
| 集电极电流（Ic）（最大） | 50 mA | 最大传播延迟 @ V, 最大CL | 18 us |
| 正向电压（最大）@ If | 1.4 V | 平均整流电流（每二极管） | ±50mA |
机械参数
| 深度 | :4.4mm | 宽度 | :5.3mm |
| 长度 | :2.6mm | 重量 | 0.0001 |
| 包装方式 | Reel | 引脚样式 | Gull-wing Lead (L-Lead) |
| 引脚间距 | :2.54mm | 安装类型 | Surface Mount |
| 引脚数 | :4 | 光学材料（应为封装材料） | :Mini-Flat |
| 封装形式 | 4Mini-Flat | 包装数量 | Mini-Flat |
| 位数 | 4 | ||
产品信息
| SPG | 25 | 匹配码 | PC354NTJ000F-SHA |
| 单元数量 | 1 | 标准交期 | 22 weeks |
环境参数
| 工作温度 | -30 to 100 °C | ||
