点击放大查看

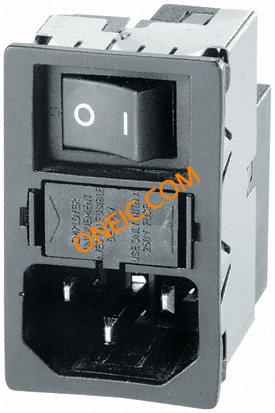

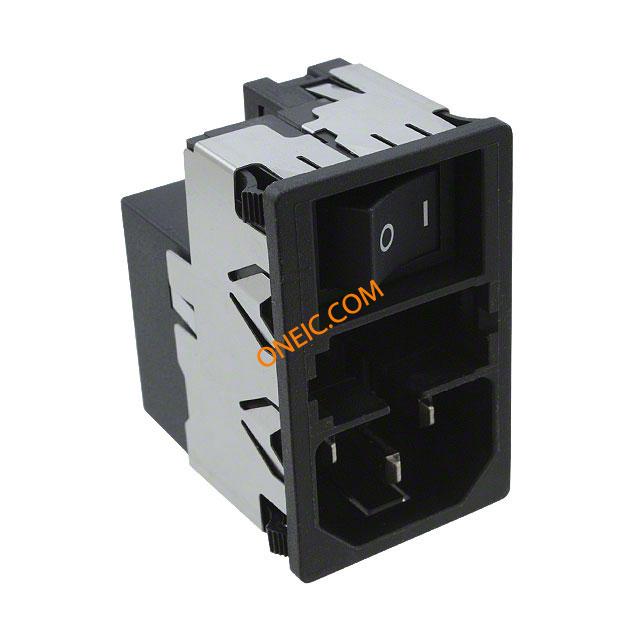

KMF1.1161.11

制造商	Schurter Holding AG
描述	Power Entry Module Filtered M 3 POS 250VAC 6A Switch/Fuse ST 1 Port KMF G-STECKER-KOMBI MIT FILTER 6A MOD PWR STD FILTER 6A 2PL QC PNL Male C14 IEC Filter Snap-In Dual 5 x 20mm,Solder,Rated At 6A,250V ac Operating Frequency 50/60Hz AC Power Entry Modules 6A 2-P SW 2-P FUSE 10A/250VAC No/Drawer INLET MODULE, IEC, 6A Powerentrymodulewithfilter Connector: IEC 60320,AC mains; KMF; socket; male; 6A; 250VAC; 0.7mH Power inlet with filter 6 A 250 VAC, KMF1.1161.11, Schurter Schurter C14 嵌入式插头 IEC 滤波器 Dual 5 x 20mm, 焊接端接, 额定6A, 250 V 交流
分类	连接器解决方案电源输入连接器电源输入连接器

对参数有疑问？问 AI 助手

商业参数

最小起订量	20	产品	Inlets
单位包装	20	产品类别	AC Power Entry Modules
标准包装数量	Bulk	工厂包装数量	20

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85366990	认证机构	:CCC
材料阻燃等级	UL 94 V-0

电气参数

电流	6A	电压	125/250VAC
频率	50/60Hz	电感量	2×0.07mH
电容	:0.047µF	滤波器类型	General Purpose
额定电压	250 V ac	极数	2
开关功能	Switched	漏电流	:5µA
介电强度	>1.7kVDC(L-N),>2.7kVDC(L/N-PE)	最大额定电流	6A
最小输入电压	250 Vac	连接器类型 - 电压输入	without fusedrawer
漏电流（IS(off)）（最大）	:5µA

机械参数

深度	42.9mm	宽度	30.5mm
高度	50mm	长度	50 mm
重量	2.045890 oz	端接方式	Solder Lug
安装类型	Snap-In	连接器类型	IEC/EN 60320-1/C14\|UL 498\|CSA C22.2
安装样式	Snap In	保险丝座类型	Sold Separately
面板厚度	1/1.5/2/2.5mm	壳体材料	Thermoplastic
槽数	2	包装数量	20
尺寸/外形	:30.5 x 50mm	连接器 - 电缆	C14
端接样式	Quick Connect	板面高度	:2.5mm
触点数	3	面板开孔形状	28.8×47.8mm
位数	:Single	面板开孔尺寸（外形）	:47.8mm
外壳与棱镜材料	:Black Thermoplastic .UL94V-0

产品信息

SPG	20	类型	Filtered
带保险丝	Yes	连接器性别	Male
系列	KMF	产品特性	Fuse Holder, Shielded, Switch On/Off, Non-Illuminated
保险丝尺寸	Dual 5 x 20mm	开关类型	2 Pole
适配器系列	KMF	单元数量	1
固件版本	Standard	触点配置	DPST

环境参数

NEMA 机架尺寸

:IP40

工作温度

- 25 C to + 85 C

文档与媒体

PDF 文档

压缩文件

压缩文件

压缩文件

压缩文件

压缩文件

PDF 文档

PDF 文档

PDF 文档

PDF 文档
