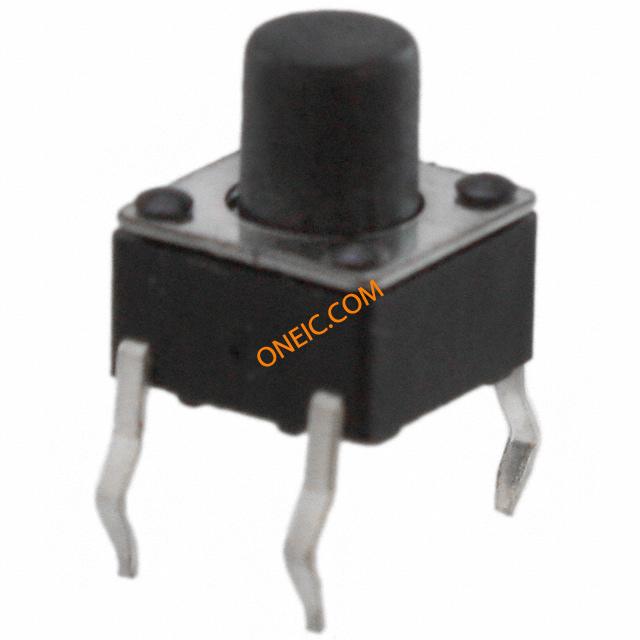

点击放大查看
1301.9303
| 制造商 | |
| 描述 | Switch Tactile N.O. SPST Round Button PC Pins 0.05A 12VDC 100000Cycle 1.6N Thru-Hole Box TACT THT 6x6x7MM 1,6N SWITCH TACTILE SPST-NO 0.05A 12V Pushbutton Switches 6X6 SHORT TRAVEL SWITCH 7.0MM SWITCH, PCB, PUSH, 7MM 6X6SHORTTRAVELSWITCH7.0MM Microswitch; 1-position; SPST-NO; 0.05A/12VDC; THT; 1.6N; 6x6mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 交货时间 | 70 Days |
| 单位包装 | 2000 | 子类别 | Switch Tactile |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 2000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85365011 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 电路 | SPST-NO | 核心电压 | :12V |
| 额定电压 | 12 V | 开关功能 | Off-Mom |
| 供电电压 | 12 DCV | 开关电压 | OFF-(ON) |
| 接触电阻 | 100mΩ | 最大额定电流 | 0.05 A |
| 最大触点电流 | 50mA | 开关功能/额定值 | N.O. |
| 触点额定值 @ 电压 | 0.05A @ 12VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :12V | 直流触点额定值（阻性负载） | 0.05 A / 12 VDC |
机械参数
| 深度 | :7mm | 间距 | 4.5mm |
| 形状 | round | 宽度 | :6mm |
| 长度 | :3.5mm | 重量 | 0.010582 oz |
| 外形尺寸(长x宽) | 6.00mm x 6.00mm | 镀层 | Ag |
| 包装方式 | Box | 引脚样式 | for PCB, straight |
| 本体尺寸 | 6 x 6mm | 端接方式 | THT |
| 触点形式 | SPST | 触头类型 | SPST-NO |
| 高度（最大） | :7.0mm | 引脚间距 | :4.5mm |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 开关行程 | 0.25mm | 端子类型 | PC Pins |
| 执行器颜色 | black | 连接器类型 | NoY/N |
| 安装样式 | Through Hole | 操作力 | 1.6 N |
| 总长度 | H7,0mm | 尺寸/外形 | 6x6mm |
| 执行器直径 | 3.5mm | 连接器间距 | 4.5x6.5mm |
| 端接样式 | PC Pin | 位数 | 1-position |
| 执行器方向 | Top Actuated | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST-NO | 额定扭矩（oz-in / mNm） | 1.6N |
| 执行器距PCB垂直高度 | 7.00mm | ||
产品信息
| 系列 | LPH | 产品特性 | Tactile Feedback |
| 匹配码 | 13019303 | 开关类型 | microswitch |
| 照明类型 | NoY/N | 电气寿命 | 100000cycles |
| 单元数量 | 5 | 固件版本 | ROUND |
| 标准交期 | 6 weeks | 基础产品编号 | STRAIGHT |
| 其他规格 | 0.25mm | 触点配置 | SPST-NO |
环境参数
| 机械寿命 | 100000 Cycles | 开关次数 | :100000 |
| 防护等级 | IP40 | 工作温度 | -20 to 70 °C |
