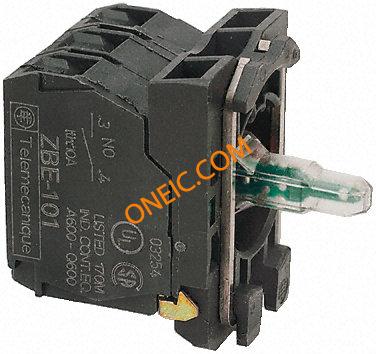

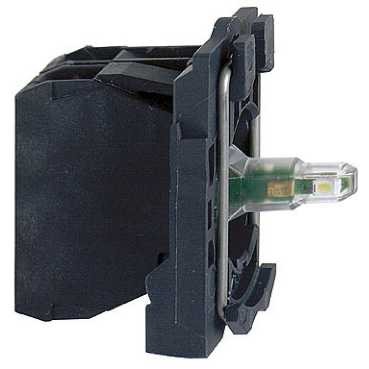

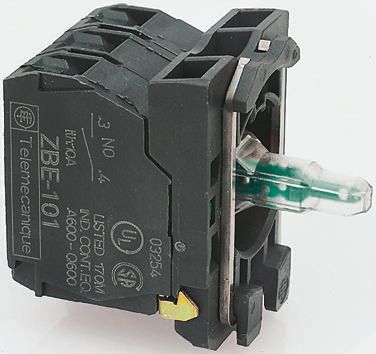

ZB5AW0B42
| 制造商 | |
| 描述 | 24 V LED ILLUMI. P.B BODY Pushbutton Switches RED 24V PROTECTED LED W/1 N/C CONTACT Schneider Electric component ZB5AW0B42: red light block with body/fixing collar with integral LED 24V 1NC Schneider Electric XB5 系列 接触块和照明块, 1 常开, 24 V 交流/直流, 红色 LED, 螺钉接端 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Misc Products |
合规参数
| RoHS | Compliant | ||
电气参数
| LED | 是 | 光源 | Protected LED |
| 额定电压 | 24 V 交流/直流 | 供电电压 | Direct |
| 最大额定电流 | 10 A | 连接器类型 - 电压输入 | (11-12)NC |
机械参数
| 重量 | 0.032 kg | 底座类型 | Integral LED |
| 发光颜色 | Red | 行程范围 | 1.5 mm (NC changing electrical state)4.3 mm (total travel) |
| 第一连接器 | Screw clamp terminals: <= 2 x 1.5 mm ² with cable end conforming to EN 60947-1Screw clamp terminals: >= 1 x 0.22 mm ² without cable end conforming to EN 60947-1 | 连接器类型 | 螺钉 |
| 触点时序 | Slow-break | 总深度 | 32 mm |
| 操作力 | 2 N (NC changing electrical state) | 螺钉头类型 | Cross head compatible with Philips no 1 screwdriverCross head compatible with pozidriv No 1 screwdriverSlotted head compatible with flat |
| 总宽度 | 30 mm | 触头材料 | 1 NC |
| 总高度 | 42 mm | 正向断开 | With positive opening conforming to EN/IEC 60947-5-1 appendix K |
| 照明颜色 | 红色 | 触点数 | Standard |
| 典型触点布局 | 1 常开 | 夹持材料 - 镀层 | Plastic |
| 最大瞬时扭矩（oz-in / mNm） | 0.8...1.2 N.m conforming to EN 60947-1 | ||
产品信息
| 外形 | 触点和照明块 | 类型 | LED |
| 系列 | XB5 | 包含附件 | 是 |
| 产品子类型 | Complete body/contact assembly and light block | 附件类型 | Body & Contact Assembly |
| 测量范围 | Harmony XB5 | 单元数量 | 1 |
| 行业别名 | 785901387824, ZB5AW0B42 | 设备简称 | ZB5 |
| 适用产品/相关产品 | XB5 Series | ||
环境参数
| 机械寿命 | 5000000 cycles | ||
