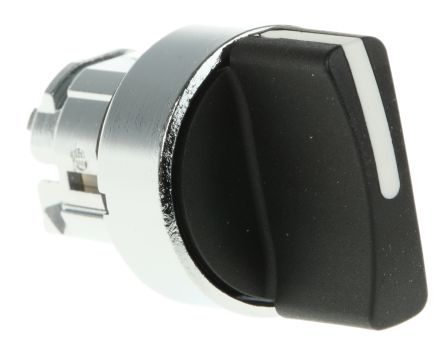

ZB4BD7
| 制造商 | |
| 描述 | Rotary Switches SEL SWITCH 施耐德(SCHNEIDER) 按钮 Schneider Electric component ZB4BD7: black selector switch head Schneider Electric XB4 系列 3 位置 选择器开关头 标准手柄，黑色 弹簧复位，从左侧向中心开关操作 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Not Specified |
合规参数
| 标准 | CSA C22-2 No 14EN/IEC 60947-1EN/IEC 60947-5-1EN/IEC 60947-5-4EN/IEC 60947-5-5JIS C 4520UL 508 | 防护类型 | Class I conforming to IEC 60536 |
| 认证 | BVCSADNVGLLROS (Lloyds register of shipping)RINAUL listed | ||
电气参数
| 感应角度 | 45° | 开关功能 | 弹簧复位，从左侧向中心 |
| 25°C时电阻（典型） | 7000000 Pa at 55 °C,distance: 0.1 m | ||
机械参数
| 形状 | Round | 重量 | 0.04 kg |
| 发光颜色 | 否 | 致动器类型 | Standard Handle Black |
| 芯径 | 22mm | 总深度 | 44 mm |
| 总宽度 | 29 mm | 总高度 | 29 mm |
| 框架材料 | Chromium plated metal | 位数 | 3 |
| 安装面板厚度 | 22 mm | ||
产品信息
| 系列 | XB4 | 产品子类型 | Head for selector switch |
| 测量范围 | Harmony XB4 | 单元数量 | 1 |
| 行业别名 | 785901354598 | 设备简称 | ZB4 |
| 工作高度 | 3 positions +/- 45 ° | 用户配置 | Black standard handle |
| 控制/显示类型 | Spring return left to centre | 其他规格 | C11 for <= 3 contacts using single blocks in front mountingC3 for <= 6 contacts using single blocks in front mountingC4 for <= 6 contacts using single and double blocks in front mountingC7 for <= 4 contacts using single blocks in front mountingC8 for <= 4 contacts using single and double blocks in front mountingC5 for <= 5 contacts using single blocks in front mountingC6 for <= 5 contacts using single and double blocks in front mounting |
环境参数
| 机械寿命 | 1000000 cycles | NEMA 机架尺寸 | NEMA 13NEMA 4X |
| 抗冲击能力 | 30 gn for 18 ms half sine wave acceleration conforming to IEC 60068-2-2750 gn for 11 ms half sine wave acceleration conforming to IEC 60068-2-27 | 存储接口 | -40...70 °C |
| 防护等级 | IP69K conforming to IEC 60529 | 防护处理 | TH |
| 抗振性 | 5 gn (f = 2...500 Hz) conforming to IEC 60068-2-6 | 工作温度 | -25...70 °C |
