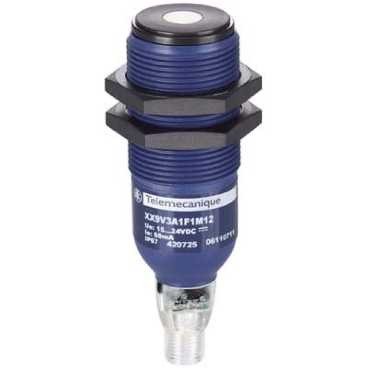

点击放大查看
XX9V3A1C2M12
| 制造商 | |
| 描述 | Ultrasonic Proximity Sensor 施耐德(SCHNEIDER) 超声波传感器 Schneider Electric component XX9V3A1C2M12: ultrasonic sensor cylindrical M30 - Sn 1 m - 4..20 mA - M12 connector |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| 标准 | IEC 60947-5-2 | 保护特性 | Yes |
电气参数
| 传感器 | Cylindrical M30 | 精度 | 0.9 % |
| 光束角 | 7 ° | 状态LED | 1 LED (dual colour) for setting-up assistance1 LED (green) for supply on1 LED (yellow) for output state |
| 输出类型 | Analogue | 传感器类型 | XX9 |
| 输出信号 | Analogue | 感应范围 | 0.1...1 m |
| 额定电压 | 24V | 开通延迟时间 | 1200 ms |
| 输出功能 | 4...20 mA | 首抽头延迟 | 250 ms |
| 供电电压 | 15 → 24 V dc | 传播延迟 | 250 ms |
| 开关电流 | 60 mA | 输出1频率 | 180kHz |
| 最大开关负载 | 350 Ohm with overload and short-circuit protection | 过渡频率 | 180 kHz |
| 静态电流 (Iq) | 60 mA | 滑臂电阻（欧姆）（典型） | 8 kV level 4 conforming to IEC 61000-4-2 |
| ESR（等效串联电阻） | 1 kV level 3 conforming to IEC 61000-4-4 | 短路电流额定值（SCCR） | Yes |
机械参数
| 宽度 | 30mm | 长度 | 95.2mm |
| 重量 | 0.09 kg | 直径 | 30 mm |
| 材料（通用） | Plastic | 端接方式 | 4-wire |
| 螺纹尺寸 | M30 x 1 | 端子类型 | 4-Pin M12 Connector |
| 螺纹长度 | 37 mm | 连接器类型 | Male connector M12 4 pins |
| 总宽度 | 30 mm | 偏转角 | -5...5 ° |
| 总高度 | 77 mm | 壳体材料 | Valox |
| 刀片材料 | Epoxy | 供应商器件封装 | Barrel |
| 外部壳体材料 | Valox | ||
产品信息
| SPI | 0...100 mm | 系列 | General purpose |
| 标签类型 | CE | 配置 | Slope selection using teach button |
| 感应对象 | Cylinder diameter 50.8 mm up to 1 m sensing distance | 测量范围 | OsiSense XX |
| 其他规格 | 10 V/m level 3 conforming to IEC 61000-4-3 | ||
环境参数
| 密封等级 | IP67 | 抗冲击能力 | 30 gn in all 3 axes for 11 ms conforming to IEC 60068-2-27 |
| 存储接口 | -40...80 °C | 防护等级 | IP67 conforming to IEC 60529 |
| 工作压力 | 0.1...1 m (teach mode) | 检测能力 | 1 m |
| 抗振性 | +/-1 mm conforming to IEC 60068-2-6 10...55 Hz | 工作温度 | +70°C |
