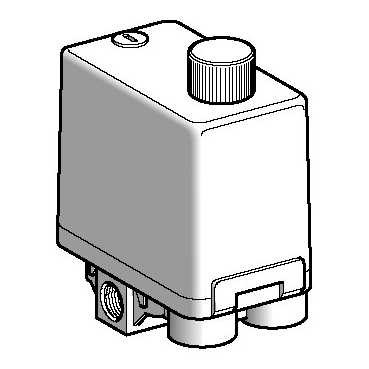

XMPR12B2433
| 制造商 | |
| 描述 | 12BAR 2 POLE POWER PRESS SW Schneider Electric component XMPR12B2433: pressure sensor XMP - 12 bar - 4xG 1/4 female - 2 NC - ON/OFF knob control |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| 标准 | CEEN/IEC 60947-4-1 | 防护类型 | Class I conforming to IEC 60536 |
电气参数
| 精度 | < 3.5 % | 电阻 | <= 25 MOhm conforming to IEC 60255-7 category 3<= 25 MOhm conforming to NF C 93-050 method A |
| 传感器类型 | Electromechanical pressure sensor | 额定电压 | 500 V conforming to EN/IEC 60947-1 |
| 电路模式 | Power circuit | 值范围 | 0.3...10.3 bar |
| 工作频率 | 10 cyc/mn | 开关功能/额定值 | Regulation between 2 thresholds |
| 连接器类型 - 电压输入 | (1-2)NC(3-4)NC | 暗电流 Id（最大） | 1 bar |
| 击穿电压（V(BR)GSS） | 6 kV conforming to EN/IEC 60947-1 | LED触发电流（最大） | 1.7 bar |
| 动态范围，ADC/DAC（dB）典型值 | 8.4 bar | ||
机械参数
| 重量 | 0.45 kg | 致动器类型 | Diaphragm |
| 电缆端类型 | 4 x G 1/4 (female) conforming to ISO 228 | 连接器类型 | Screw-clamp terminals, clamping capacity: minimum : 2 x 4 mm ² |
| 总深度 | 98 mm | 插头进线方向 | 2 entries tapped for Pg 13.5 cable gland conforming to NF C 68-300 |
| 总宽度 | 57 mm | 调节范围 | 1.3...12 bar |
| 触头材料 | 2 NC snap action | 总高度 | 138 mm |
| 尺寸/外形 | 12 bar | 接线端子类型 | 4 terminals |
| 绝缘材料 - 材质 | Canvas covered nitrileChromated zinc alloy | 外部壳体材料 | PA impregnated with fibreglass |
产品信息
| 类型 | Adjustable differential | 显示样式 | Without |
| 控制方式 | ON/OFF knob | 电气寿命 | 1000000 cycles (1.5 kW, operating rate: 10 cyc/mn, load factor: 0.4, 400 V AC 3 phases)500000 cycles (3 kW, operating rate: 10 cyc/mn, load factor: 0.4, 400 V AC 3 phases)600000 cycles (1.5 kW, operating rate: 10 cyc/mn, load factor: 0.4, 230 V AC 3 phases)700000 cycles (2.2 kW, operating rate: 10 cyc/mn, load factor: 0.4, 400 V AC 3 phases) |
| 测量范围 | OsiSense XM | 单元数量 | 1 |
| 工作高度 | Any position | 其他规格 | XMP |
环境参数
| 流体类型 | Air (0...70 °C)Fresh water (0...70 °C)Sea water (0...70 °C) | 压力类型 | Straight valve olive connection |
| 爆破压力 | 30 bar | 机械寿命 | 1000000 cycles |
| 抗冲击能力 | 50 gn conforming to IEC 60068-2-27 | 存储接口 | -40...70 °C |
| 防护等级 | IP65 EN/IEC 60529 | 抗振性 | 3 gn (f = 10...500 Hz) conforming to IEC 60068-2-6 |
| 工作温度 | -25...70 °C | ||
