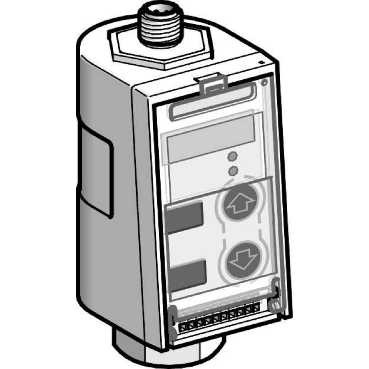

XMLF016D2015
| 制造商 | |
| 描述 | 16BAR 4-20mA ANALOG PRESS SENS W DISP Schneider Electric component XMLF016D2015: pressure sensor 16 bar - G1/4 (female) - 24 V - 4..20 mA |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| 标准 | CEEN 50081EN 50082EN 61000-4-11EN 61000-4-2EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 61000-4-6EN 61000-4-8EN 61000-6-2EN/IEC 60947-1EN/IEC 60947-5-1 | 防护类型 | Connection faultsOverload protectionReverse polarityShort-circuit protection |
| 认证 | CSAUL | ||
电气参数
| 精度 | <= 0.5 % | 输出信号 | Analogue |
| 响应时间 | FastNormalSlow | 输出功能 | 4...20 mA |
| 供电电压 | 24 V DC, voltage limits: 17...33 V | 灵敏度（mV/g） | < +/- 0.03 % of msrg range / °C |
| 最大额定电流 | 200 mA | 过零电路 | < +/- 0.1 % of msrg range / °C |
| 静态电流 (Iq) | 80 mA | 滑臂电阻（欧姆）（典型） | 4 kV (on contact) conforming to EN 61000-4-28 kV (in air) conforming to EN 61000-4-2 |
| ESR（等效串联电阻） | 2 kV conforming to EN 61000-4-4 | ||
机械参数
| 重量 | 0.48 kg | 电缆端类型 | G 1/4 (female) conforming to ISO 228 |
| 连接器类型 | 4 pins male connector M12 | 总深度 | 58 mm |
| 总宽度 | 46 mm | 总高度 | 113 mm |
| 最大压力 | 64 bar | 尺寸/外形 | 16 bar |
| 绝缘材料 - 材质 | FPM (Viton)Stainless steel type AISI 303 | ||
产品信息
| 产品子类型 | Electronic pressure sensors | 显示样式 | With |
| 测量范围 | OsiSense XM | 安装类型 | Control circuit |
| 工作高度 | Any position | 其他规格 | XMLF |
环境参数
| 流体类型 | Air (-15...80 °C)Corrosive fluid (-15...80 °C)Fresh water (-15...80 °C)Hydraulic oil (-15...80 °C)Sea water (-15...80 °C) | 爆破压力 | 96 bar |
| 机械寿命 | >= 10000000 cycles | NEMA 机架尺寸 | NEMA 12NEMA 13NEMA 4NEMA 6 |
| 工作范围 | <= 50 Hz | 抗冲击能力 | 50 gn conforming to IEC 68-2-27 |
| 防护等级 | IP67 conforming to EN/IEC 60529 | 防护处理 | TC |
| 浪涌额定值（瓦） | 0.5 kV DC | 抗振性 | 35 gn (f = 60...2000 Hz) conforming to IEC 68-2-65 gn (f = 25...200 Hz) conforming to IEC 68-2-6 |
| 工作温度 | -25...80 °C | ||
