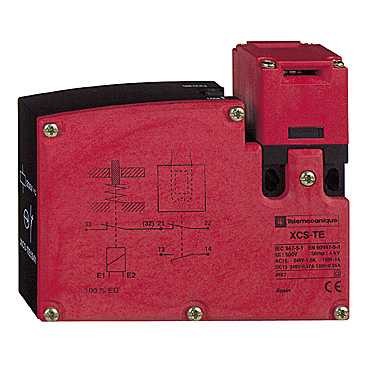

XCSTE5312
| 制造商 | |
| 描述 | Solenoid 2 insulated switch,1NC+1NO+1NC Keylock Switches SAFETY INTERLOCK 240VAC 5A T-XCS Schneider Electric component XCSTE5312: plastic safety switch XCSTE - 1NC + 1NO - slow break - 1 entry tapped Pg 11- 24V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Switch Safety Interlock |
合规参数
| RoHS | Not Applicable | 标准 | CSA C22-2 No 14EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508 |
| 防护类型 | Class II conforming to EN/IEC 60536 | 认证 | CSAUL |
| 安全类别 | B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) | ||
电气参数
| 转速 | 0.5 m/s | 额定电压 | 250V |
| 极数 | DP | 最大交流电压 | 240V |
| 供电电压 | 50/60 Hz | 峰值脉冲功率 | Solenoid Energised to Unlock |
| 最大额定电流 | 0.55 A at 125 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-10.27 A at 250 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-13 A at 120 V utilisation category AC-15, B300 conforming to EN/IEC 60947-5-11.5 A at 240 V utilisation category AC-15, B300 conforming to EN/IEC 60947-5-1 | 工作频率 | 10 cyc/mn for maximum durability |
| 平均正向功率 | 10 VA | 空载功耗 | 10 VA |
| 击穿电压（V(BR)GSS） | 6 kV conforming to EN/IEC 60947-5-1 | 短路电流额定值（SCCR） | 10 A cartridge fuse type gG (gl) |
机械参数
| 深度 | 110mm | 宽度 | 33mm |
| 长度 | 93.5mm | 重量 | 0.36 kg |
| 材料（通用） | Plastic | 头部样式 | Key operated turret head |
| 绝缘类型 | Double insulated | 基体材料 | PA (polyamide) |
| 开启力 | 15 N | 连接器类型 | Terminal, 1 x 0.5...2 x 1.5 mm ² with or without cable end |
| 触点时序 | Slow-break, break before make | 尖端材料（笔尖） | PA (polyamide) |
| 驱动力 | 500 N | 总深度 | 33 mm |
| 锁定特性 | With interlocking, locking by solenoid | 插头进线方向 | 1 entry tapped M16 x 1.5 |
| 总宽度 | 110 mm | 触头材料 | 1 NC + 1 NO |
| 总高度 | 94 mm | 壳体材料 | Plastic |
| 正向断开 | With NC contact | 磁铁材料 | Locking on de-energisation and unlocking on energisation of solenoid |
| 供应商器件封装 | XCSTE | 外管直径（最大） | 7...10 mm |
| 中压缩操作力 | 0.01 m/s | ||
产品信息
| 设计类型 | Rectangular | 成分 | 1 NC (slow-break) |
| 外形规格 | 1 | 产品子类型 | Safety switch |
| 测量范围 | Preventa Safety detection | 导管接头尺寸 | PG11 |
| 行业别名 | 785901466642, XCSTE5312 | 常态配置 | NO/NC |
环境参数
| 密封等级 | IP67 | 机械寿命 | 1000000 cycles |
| 抗冲击能力 | 10 gn for 11 ms conforming to IEC 60068-2-27 | 存储接口 | -40...70 °C |
| 防护等级 | IP67 conforming to EN/IEC 60529 and EN/IEC 60947-5-1 | 防护处理 | TC |
| 抗振性 | 5 gn (f = 10...500 Hz) conforming to IEC 60068-2-6 | 工作温度 | -25...60 °C |
| 热电流 (Ith) | 6 A | ||
