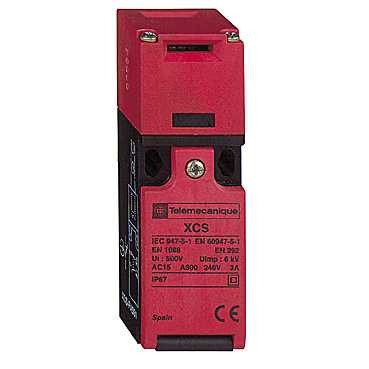

XCSPA691

制造商	Schneider Electric SE
描述	Keylock Switches SAFETY INTERLOCK 300V AC 10A XCS Schneider Electric component XCSPA691: plastic safety switch XCSPA - 1 NC + 1 NO - slow break - 1 entry tapped 1/2`` NPT
分类	开关按钮开关按键开关

对参数有疑问？问 AI 助手

商业参数

交货时间

14 Days

子类别

Switch Safety Interlock

标准	CSA C22-2 No 14EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508	防护类型	Class II conforming to EN/IEC 60536
认证	CSAUL	安全类别	B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)

转速	0.5 m/s	额定电压	500 V conforming to EN/IEC 60947-1300 V conforming to CSA C22-2 No 14300 V conforming to UL 508
极数	2	最大额定电流	6 A at 120 V utilisation category AC-15, A300 conforming to EN/IEC 60947-5-13 A at 240 V utilisation category AC-15, A300 conforming to EN/IEC 60947-5-10.55 A at 125 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-10.27 A at 250 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-1
工作频率	10 cyc/mn for maximum durability	击穿电压（V(BR)GSS）	6 kV conforming to EN/IEC 60947-5-1
短路电流额定值（SCCR）	10 A cartridge fuse type gG (gl)

重量	0.11 kg	材料（通用）	Plastic
头部样式	Key operated turret head	绝缘类型	Double insulated
基体材料	PA (polyamide)	开启力	15 N
连接器类型	Terminal, 1 x 0.5...2 x 1.5 mm ² with or without cable end	触点时序	Slow-break, make before break
尖端材料（笔尖）	PA (polyamide)	驱动力	10 N
总深度	30 mm	锁定特性	Without locking of actuator
插头进线方向	1 entry tapped Pg 11	总宽度	30 mm
触头材料	1 NC + 1 NO	总高度	94 mm
正向断开	With NC contact	供应商器件封装	XCSPA
外管直径（最大）	7...10 mm	中压缩操作力	0.01 m/s

设计类型	Compact	产品子类型	Safety switch
测量范围	Preventa Safety detection	行业别名	785901609223, XCSPA691

机械寿命	>= 1000000 cycles	抗冲击能力	10 gn for 11 ms conforming to IEC 60068-2-27
存储接口	-40...70 °C	防护等级	IP67 conforming to EN/IEC 60529 and EN/IEC 60947-5-1
防护处理	TC	抗振性	5 gn (f = 10...500 Hz) conforming to IEC 60068-2-6
工作温度	-25...70 °C	热电流 (Ith)	10 A
