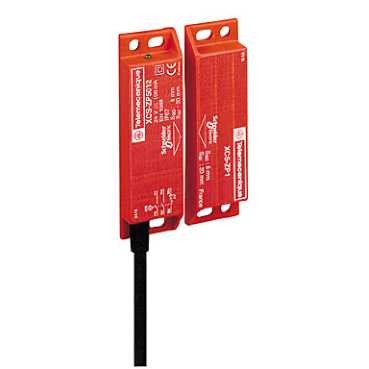

XCSDMP5912
| 制造商 | |
| 描述 | Non-contact safety switch,1NO/1NC,LED Magnetic / Reed Switches Safety inter, mag, rect, 2m cable Schneider Electric component XCSDMP5912: coded magnetic switch XCSDMP - SIL 3 - 1 NC+1 NO, NC staggered - cable 2 m |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Switch Safety Interlock |
合规参数
| RoHS | Compliant | 标准 | CSA C22-2 No 14EN 1088EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100ISO 14119UL 508 |
| 防护类型 | Class II conforming to IEC 60536 | 认证 | BGCSAUL |
| 安全类别 | B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) | ||
电气参数
| 电阻 | 57 Ohm | 灵敏度 | >= 0.3 mT |
| UL电压 | 24 V DC | 额定电压 | 100 V DC |
| 极数 | 2 | 感应距离 | 20 mm |
| 供电电压 | 24 V dc | 开关电压 | 100 V DC |
| 开关电流 | 5...100 mA | 最大额定电流 | <= 100 A |
| 开关频率 | 150 Hz | 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | <= 3 VA | 击穿电压（V(BR)GSS） | 2.5 kV conforming to EN/IEC 60947-5-1 |
| 短路电流额定值（SCCR） | 500 mA external cartridge fuse type gG (gl) | ||
机械参数
| 深度 | 13mm | 宽度 | 25mm |
| 长度 | 88mm | 重量 | 0.18 kg |
| 材料（通用） | Plastic | 电缆长度 | 2 m |
| 电缆材料 | PVC | 连接器类型 | Pre-cabled |
| 触点时序 | Staggered | 触头材料 | Rhodium |
| 壳体材料 | Thermoplastic PBT | 尺寸/外形 | 88 x 25 x 13 mm |
| 供应商器件封装 | XCSDMP | 外部壳体材料 | Thermoplastic PBT |
产品信息
| 设计类型 | Rectangular, standard | 方向 | 3 directions |
| 开关类型 | Saftey | 产品子类型 | Coded magnetic switch |
| 电气寿命 | 1200000 cycles | 测量范围 | Preventa Safety detection |
| 行业别名 | 3389119113045 | 其他规格 | 1 LED |
环境参数
| 密封等级 | IP66, IP67 | 抗冲击能力 | 30 gn for 11 ms conforming to IEC 60068-2-27 |
| 存储接口 | -40...85 °C | 防护等级 | IP66 conforming to IEC 60529IP67 conforming to IEC 60529 |
| 工作压力 | 8 mm | 防护处理 | TH |
| 抗振性 | 10 gn (f = 10...150 Hz) conforming to IEC 60068-2-6 | 工作温度 | -25...85 °C |
