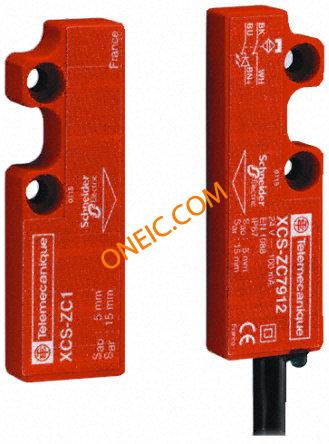

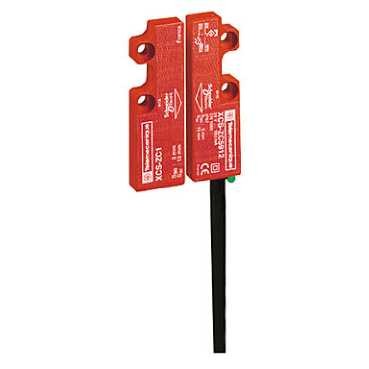

XCSDMC7912
| 制造商 | |
| 描述 | Contactless compact magneticswitch w/LED Magnetic / Reed Switches SAFETY INTERLOCK 24VDC 100 MA T-XCS Schneider Electric component XCSDMC7912: coded magnetic switch XCSDMC - SIL 3 - 2 NO, 1 NO staggered - cable 2 m |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Switch Safety Interlock |
合规参数
| RoHS | Not Applicable | 标准 | CSA C22-2 No 14EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508 |
| 防护类型 | Class II conforming to IEC 60536 | 认证 | BGCSAUL |
| 安全类别 | B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) | ||
电气参数
| 电阻 | 57 Ohm | 灵敏度 | >= 0.3 mT |
| UL电压 | 24 V DC | 额定电压 | 100 V DC |
| 极数 | 2 | 感应距离 | 15 mm |
| 供电电压 | 24 V dc | 开关电压 | 100 V DC |
| 开关电流 | 5...100 mA | 最大额定电流 | <= 100 A |
| 开关频率 | 150 Hz | 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | <= 3 VA | 击穿电压（V(BR)GSS） | 2.5 kV conforming to EN/IEC 60947-5-1 |
| 短路电流额定值（SCCR） | 500 mA external cartridge fuse type gG (gl) | ||
机械参数
| 深度 | 7mm | 宽度 | 16mm |
| 长度 | 51mm | 重量 | 0.101 kg |
| 材料（通用） | Plastic | 电缆长度 | 2 m |
| 端子类型 | Cable | 电缆材料 | PVC |
| 连接器类型 | Pre-cabled | 触点时序 | Staggered |
| 触头材料 | Rhodium | 壳体材料 | Thermoplastic PBT |
| 尺寸/外形 | 51 x 16 x 7 mm | 供应商器件封装 | XCSDMC |
| 外部壳体材料 | Thermoplastic PBT | ||
产品信息
| 设计类型 | Rectangular, compact | 方向 | 3 directions |
| 产品子类型 | Coded magnetic switch | 电气寿命 | 1200000 cycles |
| 测量范围 | Preventa Safety detection | 行业别名 | 785901971719, XCSDMC7912 |
| 其他规格 | 1 LED | ||
环境参数
| 密封等级 | IP66, IP67 | 抗冲击能力 | 30 gn for 11 ms conforming to IEC 60068-2-27 |
| 存储接口 | -40...85 °C | 防护等级 | IP66 conforming to IEC 60529IP67 conforming to IEC 60529 |
| 工作压力 | 5 mm | 防护处理 | TH |
| 抗振性 | 10 gn (f = 10...150 Hz) conforming to IEC 60068-2-6 | 工作温度 | -25...85 °C |
